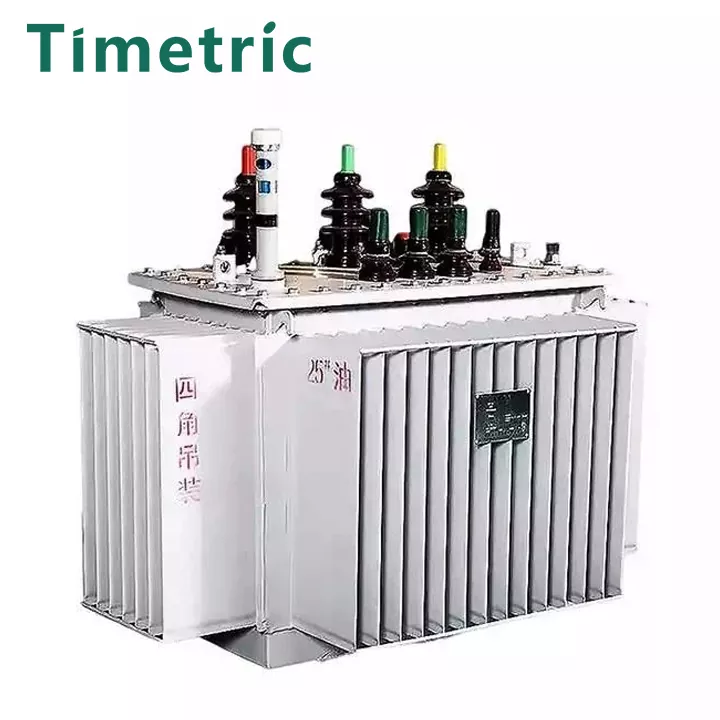

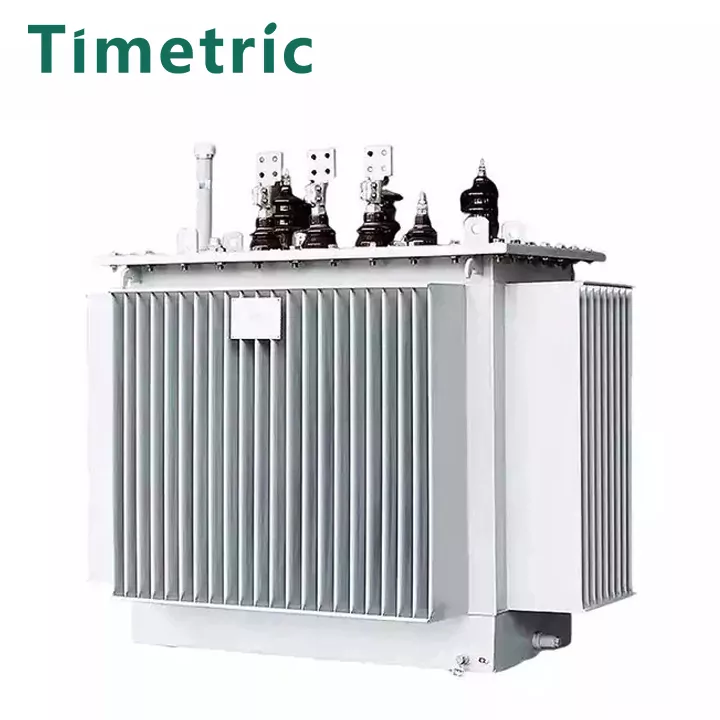

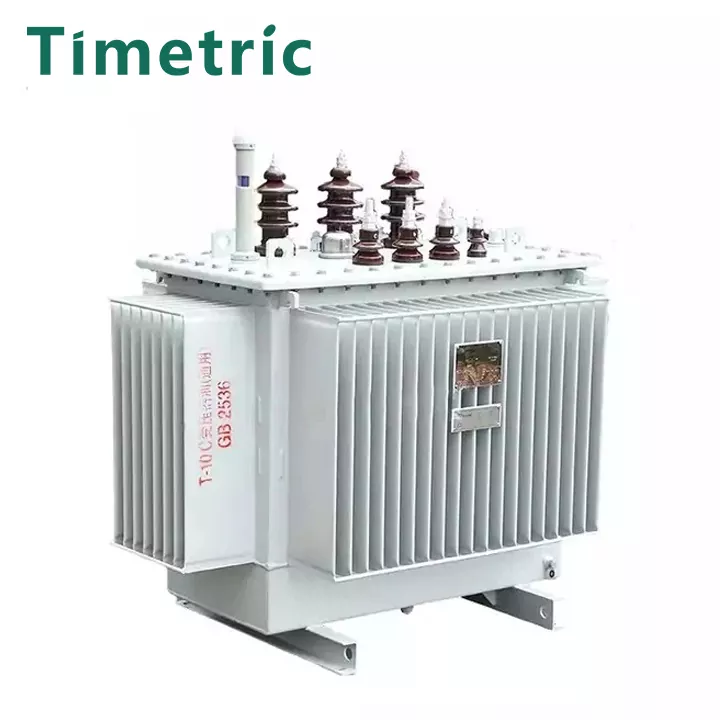

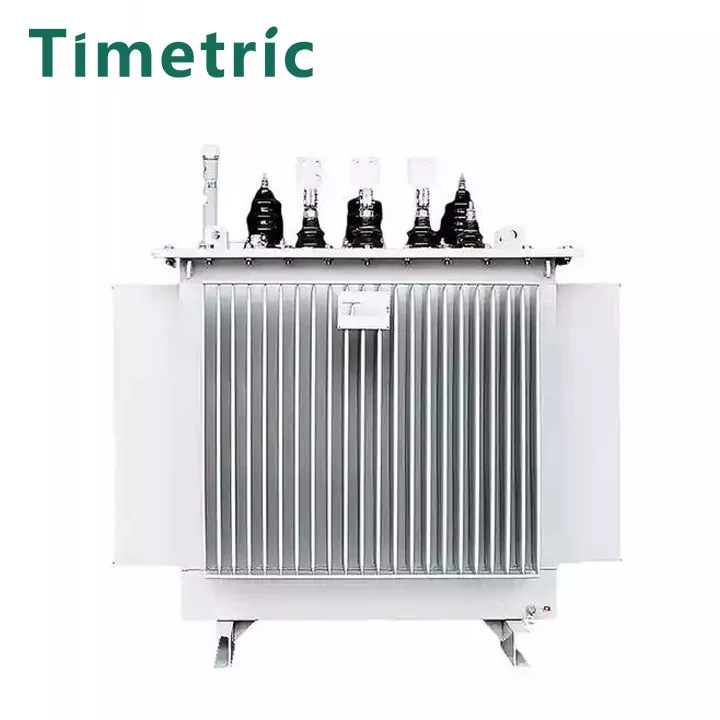

Pengubah Pengagihan Kuasa Minyak 10kv Minyak

Timetric Electric 10kv Oil Tenggelam Pengagihan Kuasa Pengagihan adalah salah satu peralatan penting dalam bekalan kuasa dan sistem pengedaran perusahaan perindustrian dan perlombongan dan bangunan sivil. Ia mengurangkan voltan rangkaian 10 (6) kV atau 35 kV ke voltan bas 230/400V yang digunakan oleh pengguna. Jenis produk ini sesuai untuk AC 50 (60) Hz, kapasiti maksimum tiga fasa maksimum 2500kVA (kapasiti maksimum maksimum fasa 833kva, pengubah fasa tunggal biasanya tidak disyorkan), boleh digunakan di dalam rumah (di luar), 30 ℃, suhu purata tahunan tertinggi adalah 20 ℃, kelembapan relatif tidak melebihi 90% (suhu ambien 25 ℃), dan ketinggian tidak melebihi 1000m. Sekiranya ia tidak memenuhi syarat penggunaan di atas, ia harus diselaraskan dengan sewajarnya mengikut peruntukan yang berkaitan dengan GB6450-86.

Ia boleh dibahagikan kepada transformer tiga fasa dan transformer fasa tunggal. Dalam sistem kuasa tiga fasa, transformer tiga fasa biasanya digunakan. Apabila kapasiti terlalu besar dan dibatasi oleh keadaan pengangkutan, tiga transformer fasa tunggal juga boleh digunakan untuk membentuk kumpulan pengubah dalam sistem kuasa tiga fasa.

Perbezaan berliku:

Ia boleh dibahagikan kepada transformer dua-bingkai dan transformer tiga-binding. Transformer biasa adalah transformer dua-winding, iaitu, terdapat dua belitan pada teras besi, satu adalah penggulungan utama dan yang lain adalah penggulungan sekunder. Transformer tiga-binding adalah pengubah dengan kapasiti yang lebih besar (di atas 5600 kVa) dan digunakan untuk menyambungkan tiga garisan penghantaran voltan yang berbeza. Dalam kes -kes khas, transformer Satons dengan lebih banyak lilitan juga digunakan.

Jadual Parameter

Persekitaran Kerja:

Elektrik Timetric:

Di bawah keadaan sederhana biasa, transformer minyak atau transformer jenis kering boleh dipilih, seperti perusahaan perindustrian dan perlombongan, pencawang bebas atau dilampirkan pertanian, pencawang bebas komuniti, dan lain-lain.

Persekitaran suhu

①Maintain kestabilan jangka panjang pada 220 ℃

②mestikan operasi jangka pendek pada 350 ℃

③Maintain prestasi yang stabil dalam pelbagai suhu dan kelembapan

④ akan mencairkan, mengalir atau menyokong pembakaran pada 250 ℃

⑤ Tidak akan melepaskan gas toksik atau menghakis pada 750 ℃

Beban elektrik

1) Kapasiti pengubah pengedaran harus digabungkan dengan kapasiti kemudahan pelbagai peralatan elektrik untuk mengira beban yang dikira (umumnya tidak termasuk beban kebakaran). Kapasiti yang jelas adalah asas untuk memilih kapasiti dan bilangan transformer. Kadar beban pengubah umum adalah kira -kira 85%. Kaedah ini agak mudah dan boleh digunakan untuk menganggarkan kapasiti.

2) GB/T17468-1998 "Garis Panduan Pemilihan Transformer Kuasa" mengesyorkan bahawa kapasiti transformer pengedaran harus ditentukan berdasarkan garis panduan beban GB/T15164-94 untuk Transformer Power-Type Dua garis panduan di atas menyediakan program komputer dan rajah beban kitaran biasa untuk menentukan kapasiti transformer pengedaran.

Ciri dan kelebihan transformer

Ciri dan faedah:

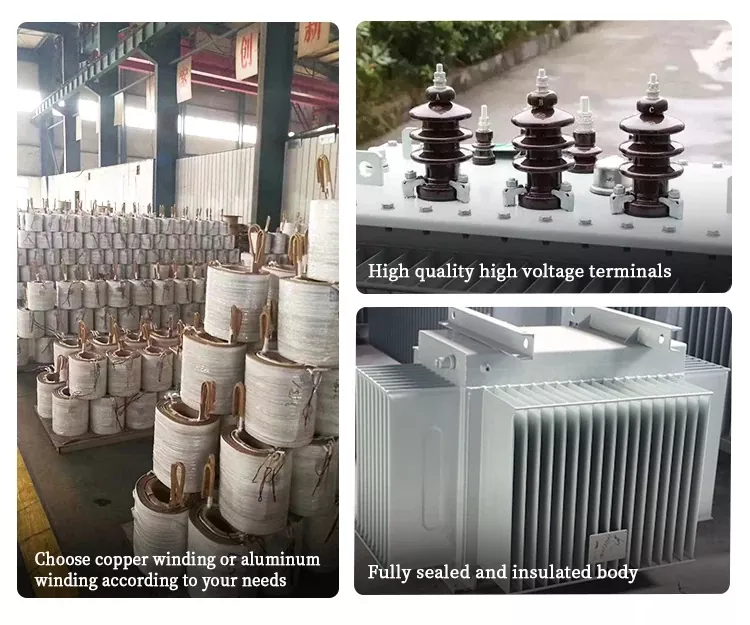

a. 10kV minyak yang direndam pengagihan kuasa pengubah voltan rendah voltan umumnya mengamalkan struktur silinder dengan kerajang tembaga di sekitar aci, kecuali kapasiti kecil menggunakan konduktor tembaga; Perlindungan voltan tinggi mengamalkan struktur silinder pelbagai lapisan, supaya pengedaran ampere-gulung berliku seimbang, medan magnet kebocoran kecil, kekuatan mekanikal adalah tinggi, dan rintangan litar pintas adalah kuat.

b. Inti dan penggulungan masing -masing diikat. Bahagian pengikat seperti ketinggian peranti dan plumbum voltan rendah dilengkapi dengan kacang anti-loosening yang mengunci diri. Struktur teras yang tidak digantung, yang dapat menahan getaran pengangkutan.

c. Gegelung dan teras adalah vakum kering, dan minyak pengubah mengamalkan penapisan minyak vakum dan proses suntikan minyak untuk meminimumkan kelembapan di dalam pengubah.

d. Tangki minyak mengamalkan lembaran beralun, yang mempunyai fungsi pernafasan untuk mengimbangi perubahan jumlah minyak yang disebabkan oleh perubahan suhu. Oleh itu, produk ini tidak mempunyai kabinet penyimpanan minyak, yang jelas mengurangkan ketinggian pengubah.

e. Oleh kerana lembaran beralun menggantikan kabinet penyimpanan minyak, minyak pengubah diasingkan dari dunia luar, yang secara berkesan menghalang kemasukan oksigen dan kelembapan dan menyebabkan penurunan prestasi penebat.

f. Berdasarkan lima titik prestasi di atas, ia memastikan bahawa pengubah minyak yang diimmakan tidak perlu menukar minyak semasa operasi normal, yang sangat mengurangkan kos penyelenggaraan pengubah dan memanjangkan hayat perkhidmatan pengubah.

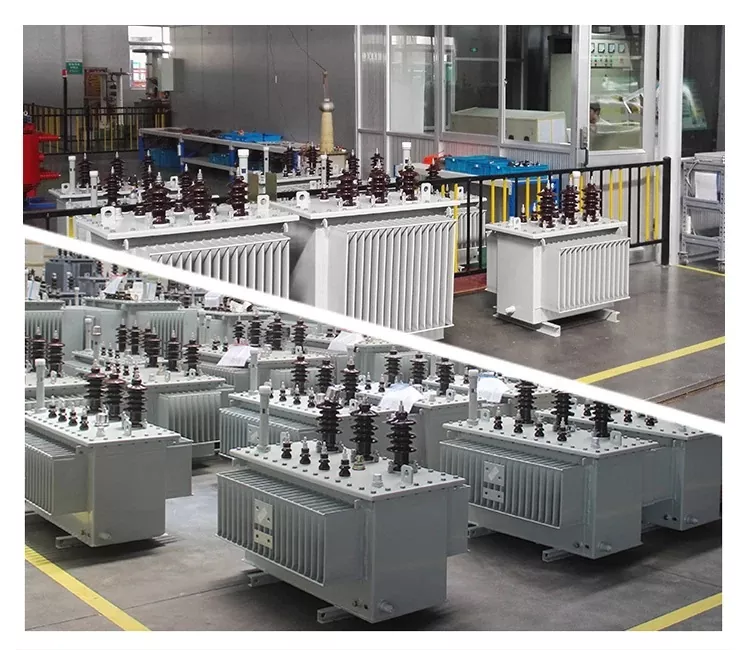

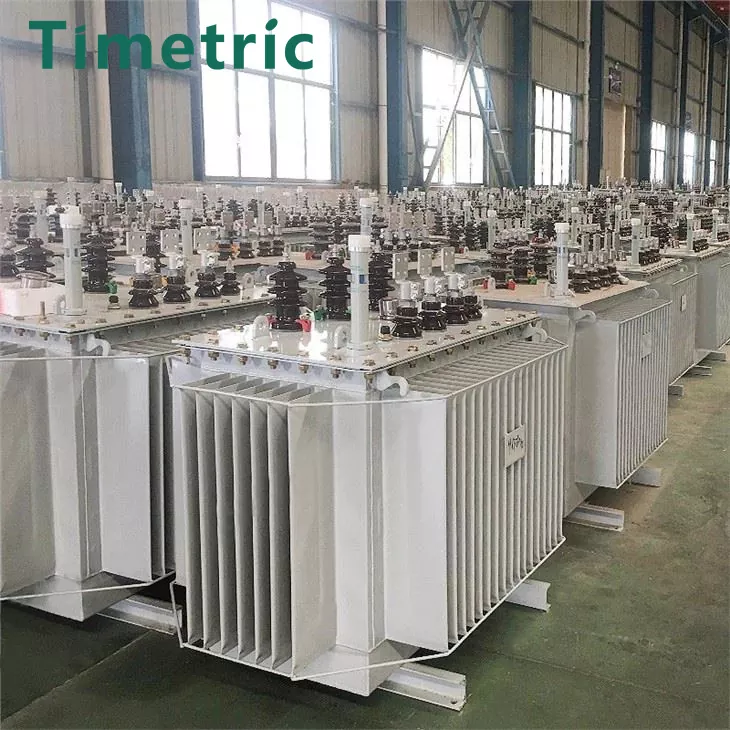

Pukulan sebenar produk

Soalan Lazim

Bolehkah syarikat anda menyediakan pengubah pengedaran kuasa 10kV yang disesuaikan?

Sudah tentu, sila berikan semua keperluan pengubah minyak yang diimmakan sebanyak mungkin, seperti: voltan, kapasiti, nisbah voltan, kekerapan, pelbagai aplikasi produk, kaedah penyejukan, dll.

Berapakah masa penghantaran terpantas anda?

Di bawah keadaan biasa, kami menerima pertanyaan pelanggan, berkomunikasi dan mengesahkan parameter tertentu pengubah minyak yang diimmakan, dan masa pengeluaran sebenar ditentukan mengikut kuantiti pembelian.

Bagaimana perkhidmatan selepas jualan anda?

Kami menyokong jaminan 1 tahun. Petikan biasa tidak termasuk perkhidmatan selepas jualan di tapak. Komunikasi dan bimbingan dalam talian percuma disediakan.
