Pemutus litar 33 kV SF6

Item: pemutus litar 33 kV SF6

The 33kV / 36kV SF6 Circuit Breaker menawarkan prestasi pembukaan dengan interrupter gas bertekanan, Ensuringshort arc membakar masa dan jangka hayat elektrik.

Ciri -ciri utama:

Struktur lajur porselin:

1. Mempunyai reka bentuk tiga fasa diskret.

2. Termasuk ruang interrupter gas bertekanan untuk setiap fasa.

3. Tiga fasa ini saling berkaitan melalui paip tembaga untuk pengedaran gas seragam.

Komponen utama:

1. Pillar Porcelain Vase.

2. Pengubah semasa.

3. Interrupter.

4. Adsorber.

5. Kotak Transmisi.

6. Menyambung Rod.

7. Bingkai bawah.

8. Mekanisme yang dikendalikan oleh Spring.

Penerangan Model

Parameter Teknikal Utama

Struktur dan dimensi pemasangan

Persekitaran Kerja:

Item: pemutus litar 33 kV SF6

Pemutus litar 33kV / 36kV SF6 direka untuk beroperasi dengan cekap di bawah keadaan persekitaran berikut:

Kaedah Pemasangan:

Dipasang di sebelah atau dipasang di tengah-tengah.

Suhu ambien:

Had atas: +40 ° C.

Had yang lebih rendah: -30 ° C.

Ketinggian:

Sesuai untuk ketinggian ≤2000m.

Untuk ketinggian di atas 2000m, tahap penebat yang dinilai mesti diselaraskan dengan sewajarnya.

Tekanan angin:

Tidak melebihi 700Pa (bersamaan dengan kelajuan angin 34m/s).

Rintangan seismik:

Direka untuk menahan gempa intensiti sehingga 8 darjah.

Tahap pencemaran:

Tahap pencemaran Forclass yang sesuai.

Perbezaan suhu harian:

Variasi maksimum tidak boleh melebihi25 ° C.

Kemungkinan penyebab kegagalan litar elektrik

Item: pemutus litar 33 kV SF6

Pengurangan gas SF6 atau pencemaran

Tekanan SF6 yang rendah: Jika tekanan gas SF6 jatuh di bawah paras yang diperlukan, ia boleh menjejaskan kekuatan dielektrik dan keupayaan mengganggu pemutus litar.

Pencemaran kelembapan: Kehadiran kelembapan di SF6 dapat merendahkan sifat penebatnya dan membawa kepada penjejakan arka atau bahkan kerosakan dalaman.

Kebocoran gas: Kebocoran dalam interrupter atau meterai boleh mengakibatkan kehilangan tekanan gas, yang menyebabkan kegagalan dalam gangguan litar.

Kegagalan mekanikal

Kerosakan mekanisme musim bunga: Jika mekanisme musim bunga yang digunakan untuk mengendalikan pemutus gagal, ia boleh menghalang pemutus dari pembukaan atau penutupan dengan betul.

Kenalan yang dipakai atau rosak: Dari masa ke masa, kenalan interrupter boleh memakai, yang membawa kepada prestasi yang lemah atau kegagalan membuka litar di bawah beban.

Mekanisme penghantaran yang salah: Isu dalam kotak penghantaran atau rod penyambung boleh menghalang operasi pemutus, yang menyebabkan kerosakan.

Isu elektrik

Arcing: Pemadaman arka yang tidak mencukupi disebabkan oleh tekanan gas atau pencemaran gas SF6 yang lemah boleh menyebabkan arcing yang berterusan, yang boleh merosakkan kenalan dan mengganggu ruang.

Litar pintas atau beban: overloading atau kesalahan luaran (mis., Litar pintas) boleh mengakibatkan pemutus gagal melakukan perjalanan atau menyebabkan haba yang berlebihan dan kerosakan pada dalaman.

Tangkapan yang salah: Kegagalan dalam gegelung, geganti, atau litar perlindungan boleh menghalang pemutus daripada mengesan kesalahan atau bertindak balas dengan betul.

Faktor Alam Sekitar

Temperature Extremes: Excessive heat or cold outside of the specified operating range can affect the performance of the breaker, particularly the gas pressure and mechanical components.

Getaran seismik: Getaran yang berlebihan dari gempa bumi yang berdekatan boleh mengganggu operasi pemutus, terutamanya jika struktur tidak dipasang dengan betul atau dijamin.

Pembentukan pencemaran: Debu, kotoran, dan pencemar alam sekitar yang lain dapat mengumpul, mempengaruhi sifat penebat dan fungsi mekanikal pemutus.

Penyelenggaraan atau operasi yang tidak betul

Kekurangan penyelenggaraan biasa: Kegagalan untuk melakukan pemeriksaan rutin, pemeriksaan tekanan gas, dan ujian mekanikal boleh menyebabkan haus atau kesalahan yang tidak dapat dikesan.

Kesalahan manusia: Pemasangan yang salah, pelarasan menetapkan, atau kesilapan operasi boleh menyebabkan fungsi pemutus yang tidak betul.

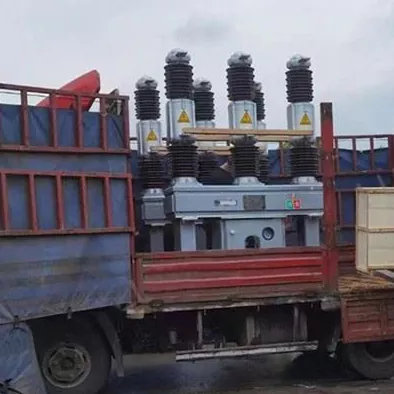

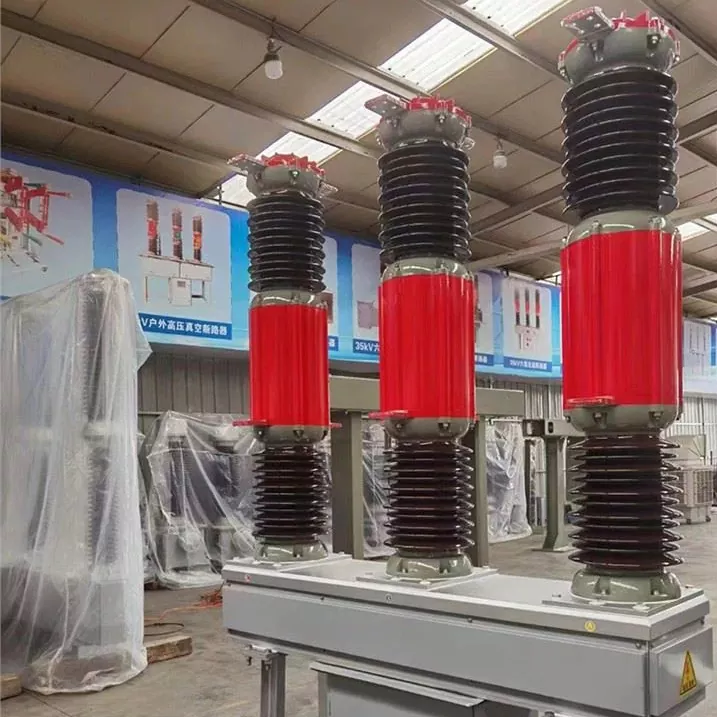

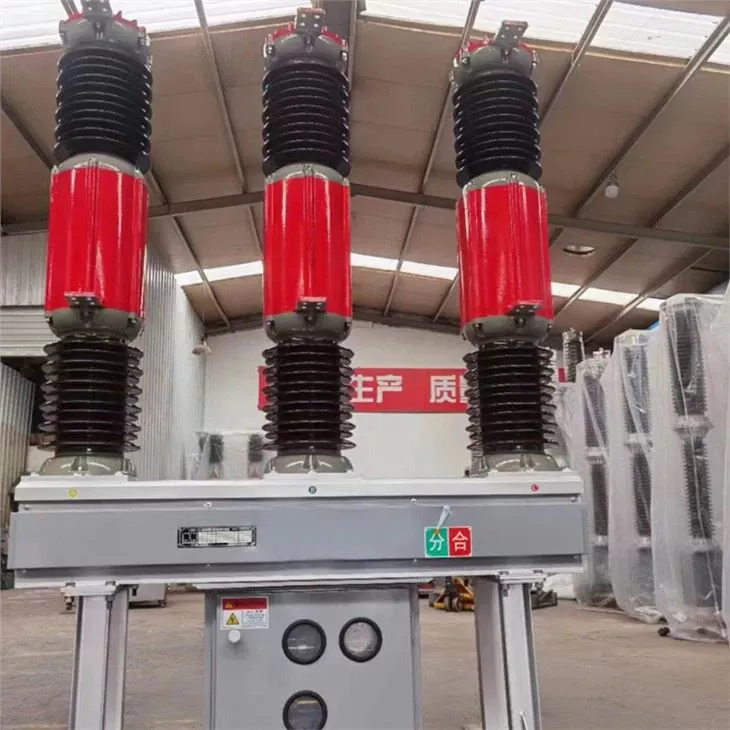

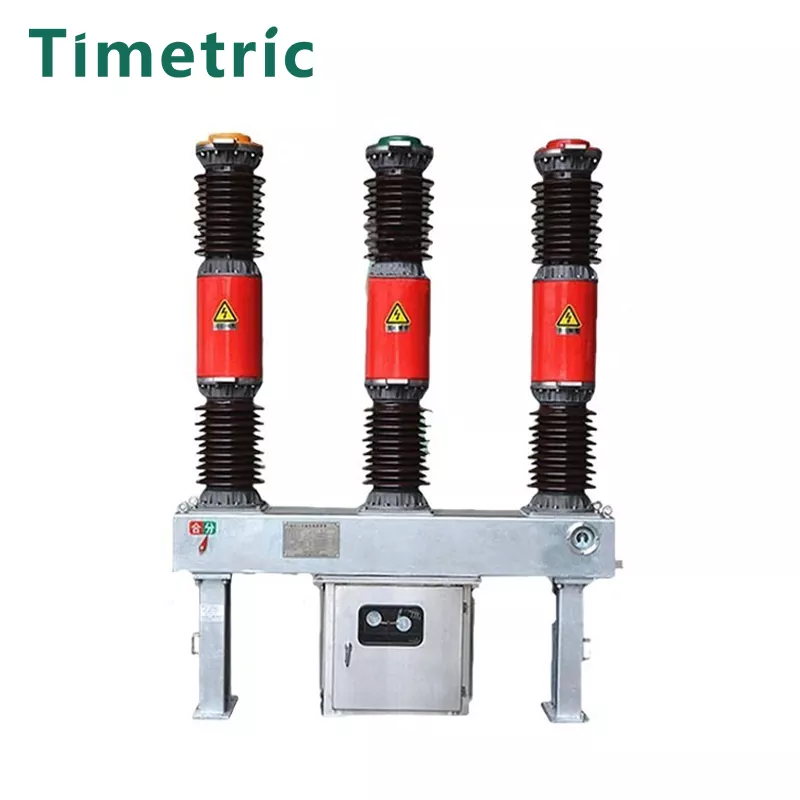

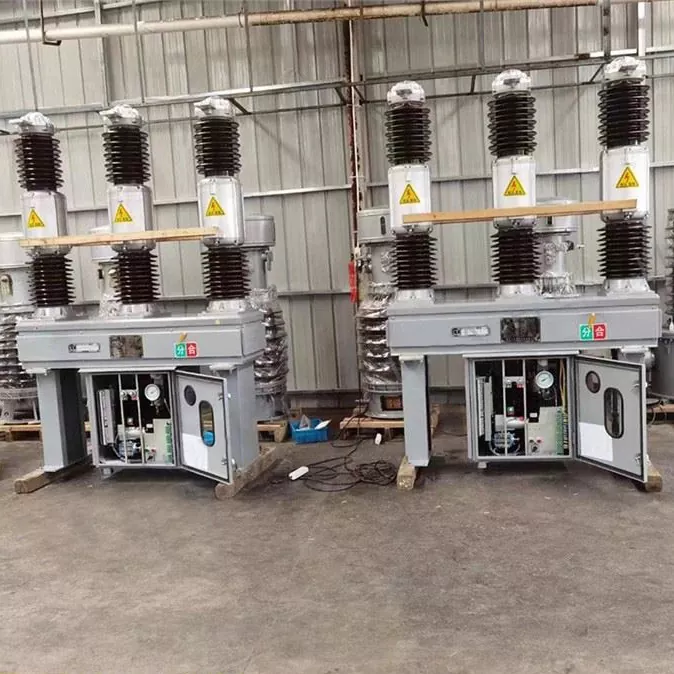

Pukulan sebenar produk

Soalan Lazim

S1: Apakah prinsip operasi pemutus litar 33kV / 36kV SF6?
A1: Pemutus litar 33kV / 36kV SF6 menggunakan gas sulfur hexafluoride (SF6) sebagai medium yang mengganggu. Gas SF6 menyediakan sifat dielektrik yang sangat baik dan keupayaan arka. Apabila kesalahan berlaku, pemutus dibuka, dan gas ditekan untuk memadamkan arka, memastikan operasi yang cekap dan perlindungan sistem elektrik.

S2: Apakah voltan yang dinilai dari pemutus litar 33kV / 36kV SF6?
A2: Voltan yang diberi nilai pemutus litar 33kV / 36kV SF6 biasanya 33kV atau 36kV, yang direka untuk digunakan dalam sistem kuasa voltan sederhana.

S3: Bagaimanakah gas SF6 menyumbang kepada prestasi pemutus litar?
A3: Gas SF6 mempunyai kekuatan dielektrik yang unggul, iaitu 2-3 kali udara. Ia juga mempunyai ciri-ciri arka yang sangat baik, membantu menghilangkan arka dengan cepat apabila pemutus dibuka. Ini membolehkan perlindungan sistem elektrik yang lebih dipercayai dan cekap di bawah keadaan kesalahan.

S4: Apakah penyelenggaraan yang diperlukan untuk pemutus litar 33kV / 36kV SF6?
A4: Pemutus litar 33kV / 36kV SF6 memerlukan penyelenggaraan yang kerap untuk memastikan fungsi yang berterusan. Tugas utama termasuk:

· Memantau tekanan gas SF6 dan memastikan tiada kebocoran.

· Memeriksa operasi mekanikal mekanisme musim bunga.

· Memeriksa kenalan interrupter untuk dipakai.

· Membersihkan dan memeriksa bahagian luaran untuk memastikan tiada bahan pencemar alam sekitar yang mempengaruhi prestasi.
