33kv mv HV switchgear elektrik voltan sederhana

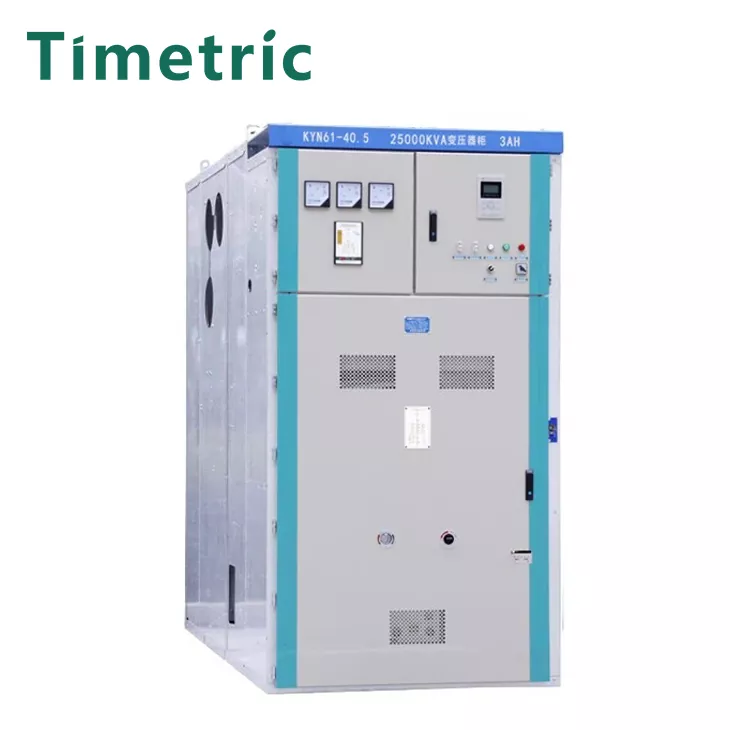

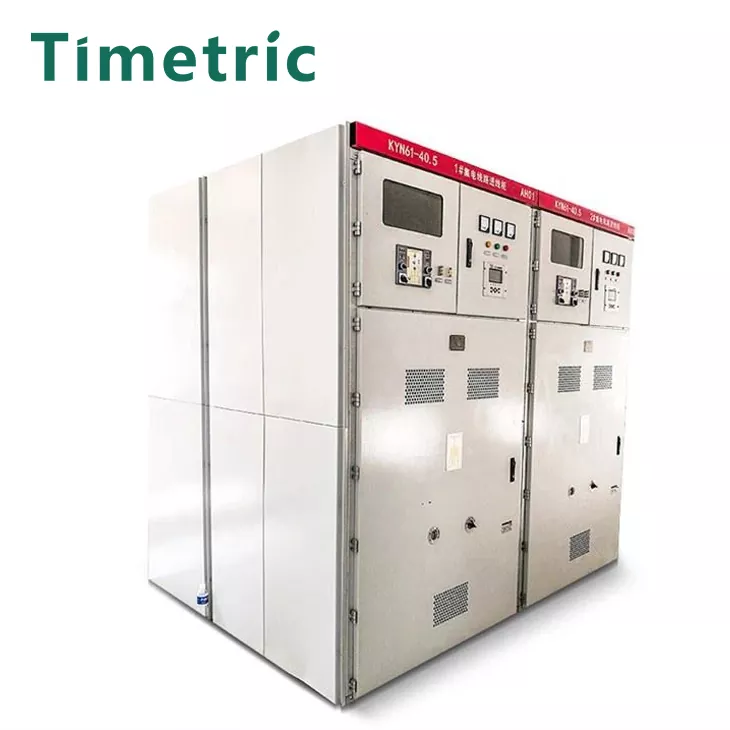

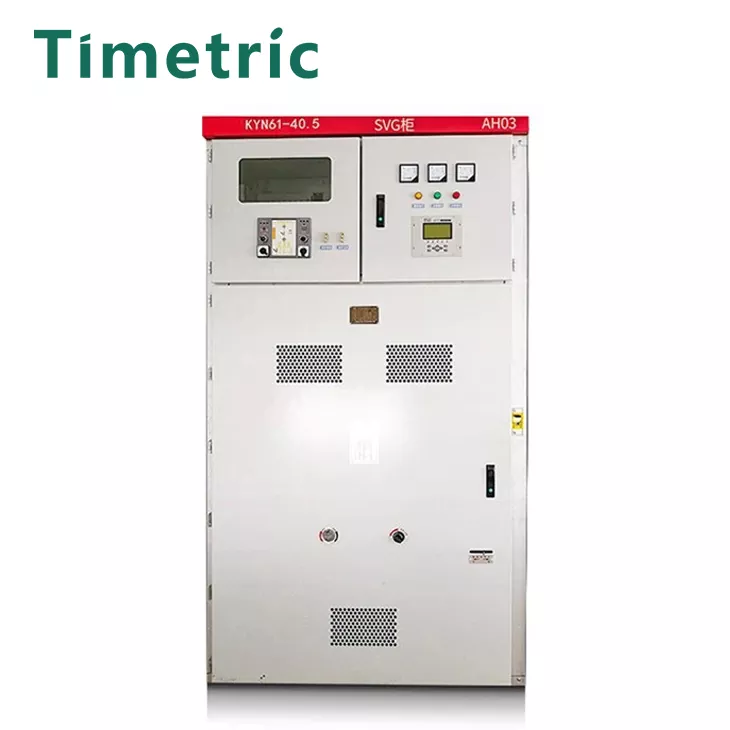

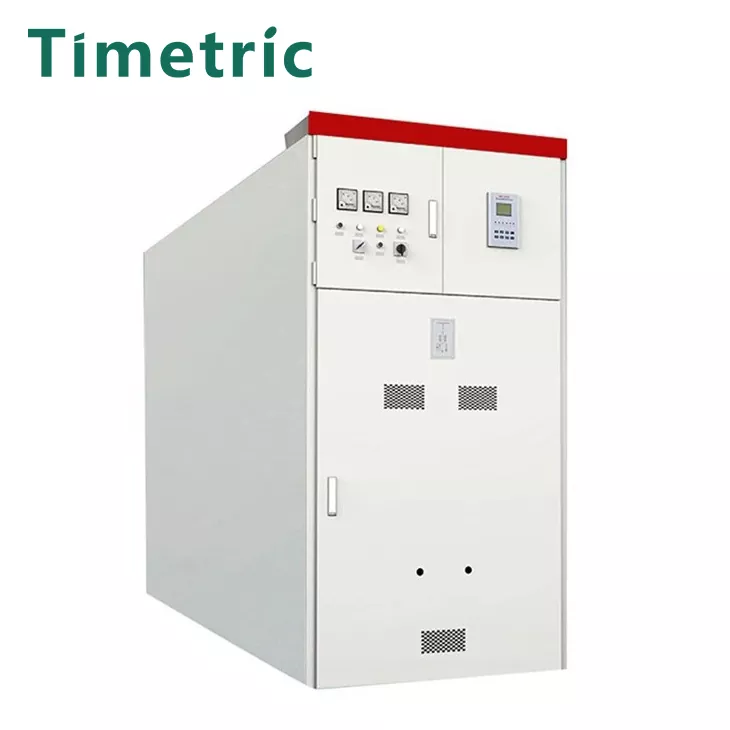

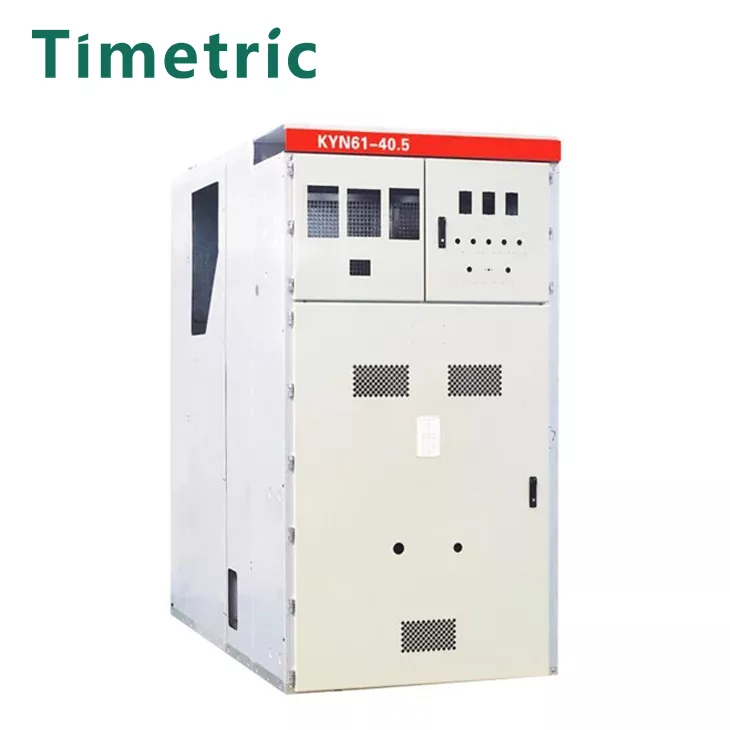

Timetric Electric 33kV MV HV HV Medium Voltan Tinggi Switchgear Perisai AC Logam yang Dilepaskan Metal Switchgear (selepas ini dirujuk sebagai switchgear) adalah tiga fasa AC 50Hz, voltan yang dinilai 30kV ~ 40.5kV peranti pengedaran kuasa lengkap dalaman. Ia digunakan untuk menerima dan mengedarkan tenaga elektrik di loji kuasa, pencawang dan perusahaan perindustrian dan perlombongan, dan memainkan fungsi mengawal, melindungi dan mengesan litar. Ia juga boleh digunakan di tempat -tempat dengan operasi yang kerap. Certinya termasuk struktur pemasangan modular semua logam, diperbuat daripada plat anti-karat aluminium-zink yang diimport, ketepatan tinggi, berat ringan dan kekuatan yang baik; Kebolehsuaian yang luas, pertukaran yang kuat, dan troli dilengkapi dengan kedudukan kerja dan kedudukan ujian, yang selamat dan boleh dipercayai; Bilik kabel dilengkapi dengan suis asas, peranti perlindungan overvoltage, dan lain -lain, yang memenuhi keperluan "lima perlindungan", dan dilengkapi dengan saluran pelepasan tekanan untuk memastikan operasi yang selamat.

1. Struktur pemasangan modular semua logam, badan kabinet diperbuat daripada plat aluminium-zink yang diimport dengan rintangan kakisan yang kuat, tiada rawatan permukaan diperlukan, ia diproses oleh peralatan ketepatan tinggi CNC, dan menggunakan teknologi lipat yang maju. Sambungan dihubungkan dengan kacang rivet dan bolt kekuatan tinggi, yang ketepatan tinggi, berat ringan dan kekuatan yang baik.

2. Kesesuaian yang luas dan pertukaran yang kuat. Troli ini dilengkapi dengan kedudukan kerja dan kedudukan ujian, dan setiap kedudukan mempunyai kedudukan kedudukan dan paparan, yang selamat dan boleh dipercayai.

3. Bilik kabel dilengkapi dengan suis asas, peranti perlindungan overvoltage, dan lain -lain. Ia memenuhi keperluan "lima perlindungan" sepenuhnya. Setiap bilik dilengkapi dengan saluran bantuan tekanan untuk memastikan keselamatan peribadi pengendali.

Parameter Teknikal Utama

Penerangan Model

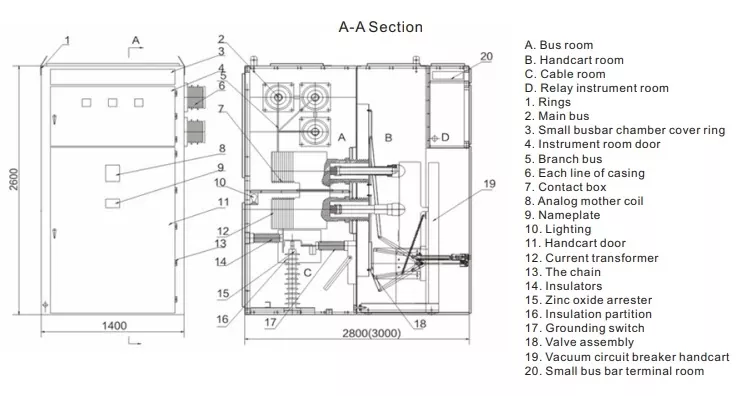

Struktur dan dimensi pemasangan

Persekitaran Kerja:

Timetric Electric 33kV MV HV Sederhana Voltan Tinggi Elektrik Penggunaan Persekitaran:

1. Batasan atas suhu udara ambien: +40 ℃, had bawah: -10 ℃, suhu purata harian tidak melebihi 35 ℃;

2. Ketinggian tidak melebihi 1000m;

3. Kelembapan relatif purata harian tidak melebihi 95%, dan purata bulanan tidak melebihi 90%;

4. Keamatan gempa tidak melebihi 8 tahap;

5. Tekanan wap air purata harian tidak melebihi 2.2kpa, dan purata bulanan tidak melebihi 1.8kpa;

6. Tidak ada kebakaran, bahaya letupan, pencemaran serius, kakisan kimia dan getaran yang teruk.

7. Keadaan kerja khas, apabila digunakan di bawah keadaan persekitaran yang normal melebihi syarat -syarat yang ditentukan, hendaklah dirundingkan oleh pengguna dan pengilang.

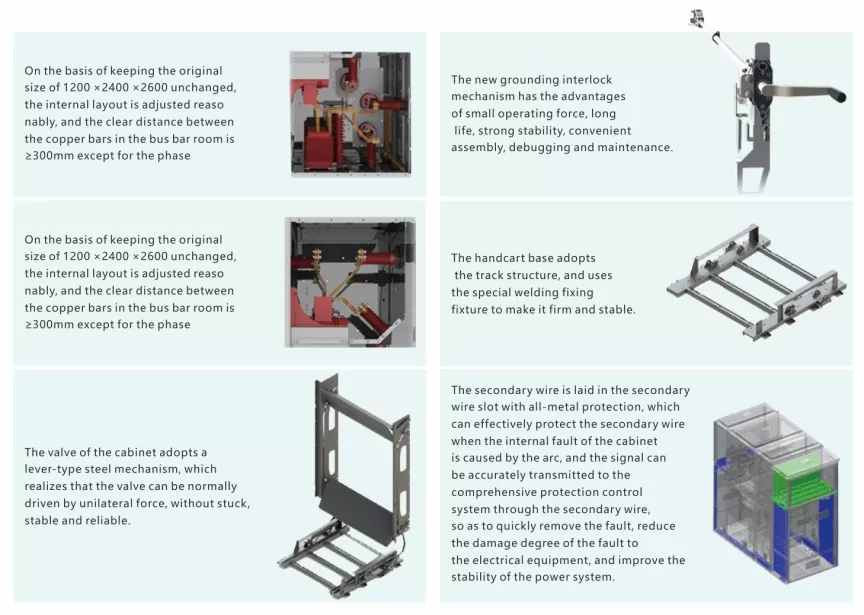

Kelebihan dan ciri Switchgear

33kV MV HV Switchgear Elektrik Tinggi Sederhana Sederhana termasuk aspek berikut:

1. Perisai logam, struktur yang dipasang, skim kombinasi berganda.
2. Kabinet diperbuat daripada plat aluminium-zink, diproses oleh peralatan CNC dan peralatan pemotongan laser, menggunakan teknologi lipat pelbagai maju, yang dihubungkan dengan kacang rivet dan bolt kekuatan tinggi, dengan ketepatan tinggi, rintangan kakisan, berat ringan, kekuatan tinggi, dan kepelbagaian bahagian yang kuat.
3. Ia boleh dilengkapi dengan pelbagai pemutus litar vakum dan pemutus litar SF6, dengan kepraktisan yang luas, kebolehpercayaan yang tinggi, dan bebas penyelenggaraan sepanjang tahun.
4. Troli mempunyai tiga jawatan: bekerja, menguji, dan memutuskan sambungan. Setiap kedudukan mempunyai peranti kedudukan dan paparan, yang selamat dan boleh dipercayai.
5. Semua jenis troli dikonfigurasikan secara modular untuk memastikan troli spesifikasi yang sama dapat ditukar secara bebas.
6. Interlocking antara suis utama, troli dan suis pintu kabinet mengamalkan penguncian mekanikal terpaksa untuk memenuhi fungsi "Lima Perlindungan".
7. Semua operasi boleh dilakukan dengan pintu kabinet ditutup.
8. Bilik kabel mempunyai ruang yang mencukupi dan boleh menyambungkan beberapa kabel.
9. Suis asas yang cepat digunakan untuk litar pintas dan gelung.
10. Tahap perlindungan shell adalah IP3X, dan tahap perlindungan adalah IP2X apabila pintu bilik troli dibuka.
11. Setiap bilik voltan tinggi mempunyai saluran bantuan tekanan bebas untuk memastikan keselamatan peribadi.
12. Mematuhi GB3906, IEC298 dan piawaian lain.

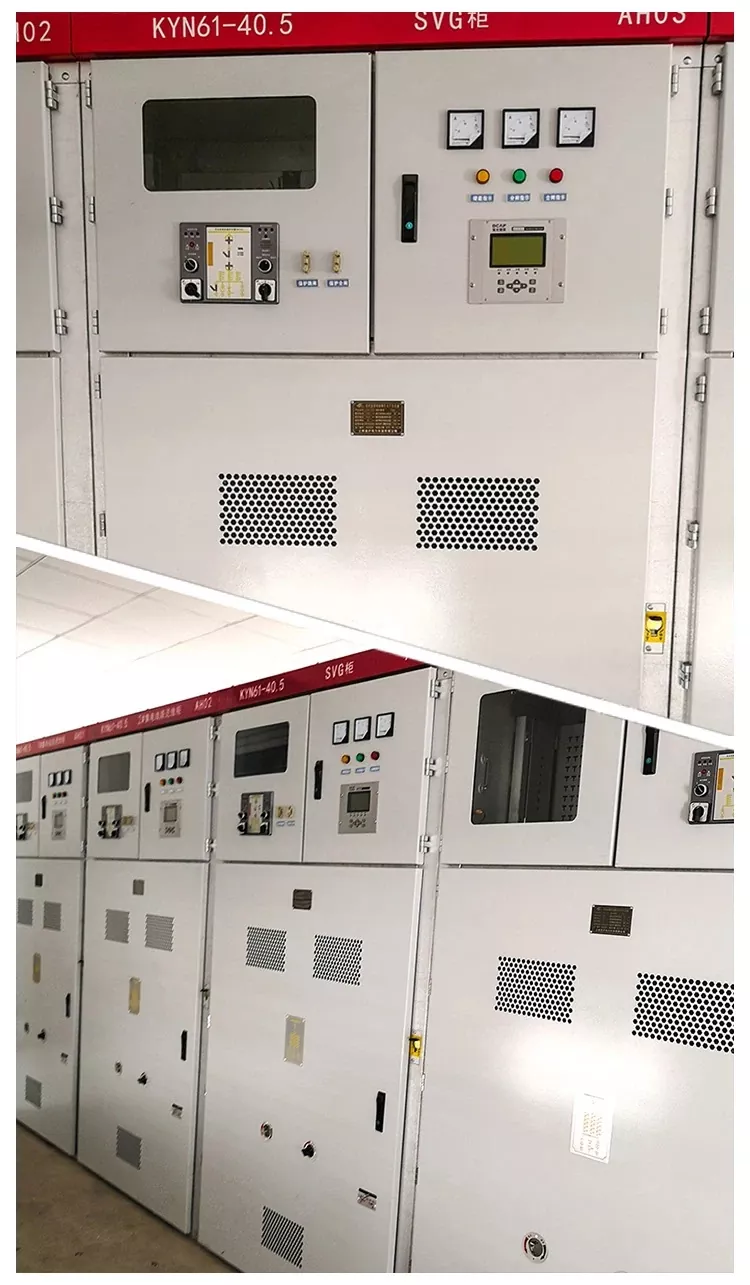

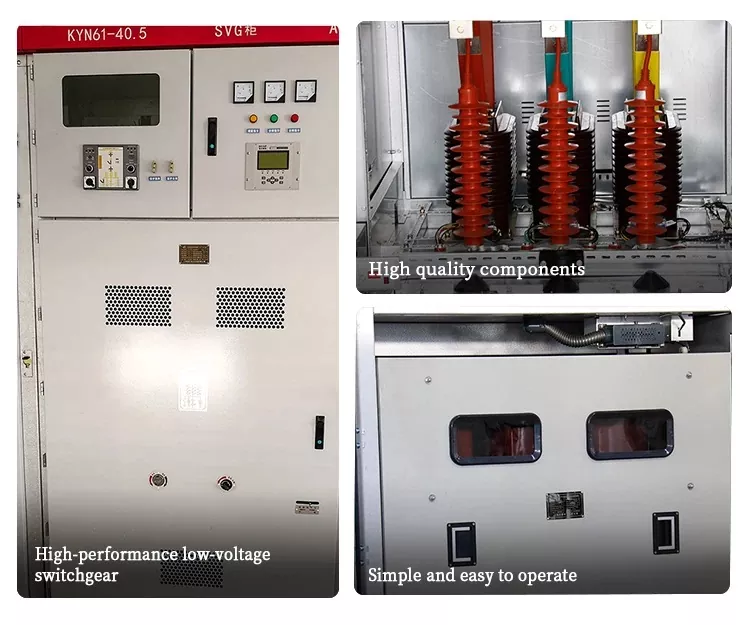

Pukulan sebenar produk

Soalan Lazim

Bolehkah syarikat anda menyesuaikan produk mengikut keperluan saya?

Ya, kita boleh menyesuaikan produk mengikut keperluan pelanggan. Secara umumnya, pelanggan hanya perlu menyediakan: susun atur litar, voltan, arus, dll.

Berapakah masa penghantaran terpantas anda?
Biasanya, kami menerima pertanyaan pelanggan. Selepas parameter teknikal kabinet suis disambungkan, ia mengambil masa 1-2 hari untuk mengeluarkan senarai harga dan berkomunikasi dengan pelanggan tentang pengeluaran dan masa penghantaran berdasarkan keadaan sebenar.

Bagaimana perkhidmatan selepas jualan anda?

Kami menyokong jaminan 1 tahun. Petikan biasa tidak termasuk perkhidmatan selepas jualan di tapak. Komunikasi dan bimbingan dalam talian percuma disediakan.
