Item: 40.5kv 33kv 36kv SF6 Circuit BreakerSF6 Gas: Menawarkan prestasi pemadam arka yang sangat baik.Struktur mudah dan saiz padat.Prestasi pembukaan yang baik: Memastikan operasi seimbang.Pemutus litar tertutup: Beroperasi dengan bunyi minimum.Pemeriksaan rendah dan beban kerja penyelenggaraan.

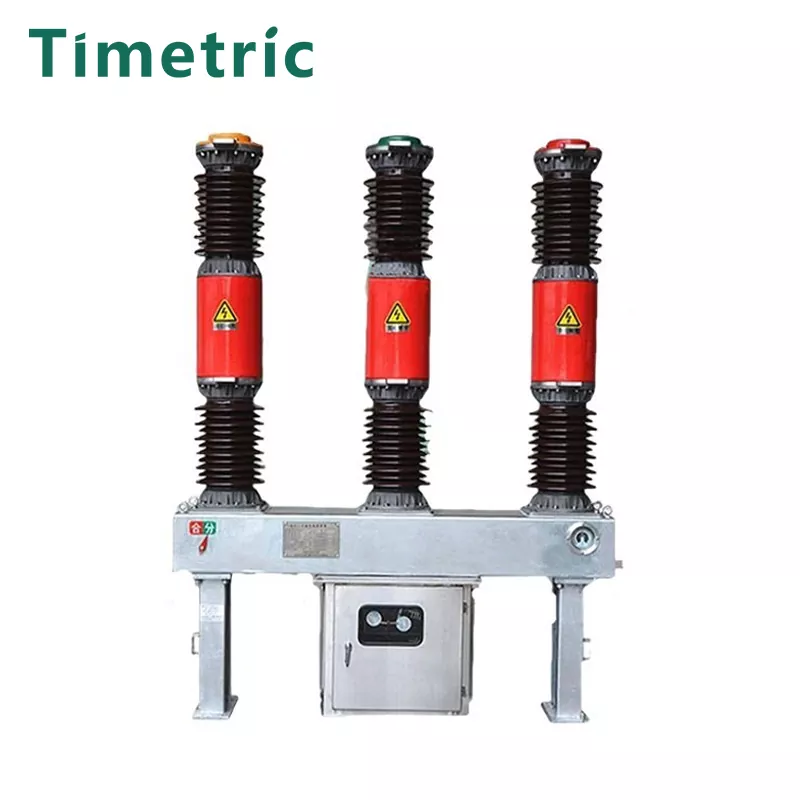

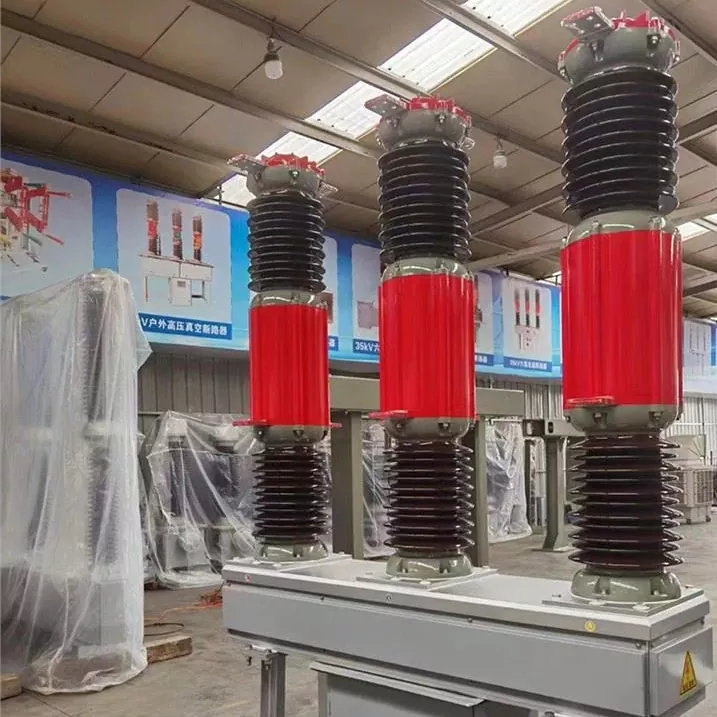

Item: 40.5kv 33kv 36kv SF6 Circuit Breaker
Pemutus litar 40.5kV, 33kV, dan 36kV SF6 direka untuk sistem transmisi dan pengedaran kuasa tiga fasa AC, 35kV. Ia berfungsi sebagai peranti kawalan dan perlindungan dan juga boleh digunakan sebagai pemutus litar tie atau untuk menukar bank kapasitor.
Ketumpatan: Gas SF6 adalah 5.135 kali lebih berat daripada udara.
Titik mendidih: -60 ° C pada tekanan atmosfera.
Kestabilan kimia: Di bawah 150 ° C, SF6 kekal tidak aktif secara kimia dan tidak bertindak balas dengan logam, plastik, atau bahan lain dalam pemutus litar.
Penguraian arka: Apabila terurai di bawah suhu tinggi arka, SF6 dengan cepat menyintesis semula selepas kepupusan arka, tanpa kandungan karbon dan tidak ada risiko pengoksidaan akibat sentuhan udara.
Pada 1 atm, SF6 mempunyai 2-3 kali kekuatan dielektrik udara.
Pada 3 atm, kekuatan dielektriknya dapat memenuhi atau melebihi minyak penebat tradisional.
Mengganggu Prestasi: SF6 mempunyai kapasiti mengganggu yang luar biasa, 100 kali udara di ruang terbuka asas. Oleh kerana arus arka mendekati sifar, teras suhu tinggi dalam lajur ARC-yang disenaraikan oleh lapisan yang tidak konduktif-kelembapan kekuatan dielektrik jurang arka pulih dengan cepat selepas semasa berlalu sifar.
Tidak | ltem | Unit | Data | ||
1 | Dinilai | voltan | kv | 40.5 | |
Penebat dinilai tahap |
Kilat IMPOCT menahan voltan (VALUEL CREST FULL | kv | 185 | ||
Kekerapan kuasa menahan voltan (imin) | kv | 95 | |||
2 | Arus dinilai | A | 1600 2000 | ||
3 | Kehidupan mekanikal | FIME Seterusnya | 3000 | ||
4 | Rated pressure of sulphur hexafluoride gas lgauge pressure at 20℃) | MPA | 0.50 | ||
5 | Tekanan penggera/tekanan fungsi minimum (tekanan tolok pada 20 ℃) | MPA | 0.47/0.45 | ||
6 7 |
Arus bertukar litar pintas dinilai | The | 25 | 31.5 | |
Nilai Pendek Litar Pendek Current (Peak) | The | 63 | 80 | ||
8 | Dinilai pendek masa bertahan arus (arus stabil termal) | The | 25 | 31.5 | |
9 | Dinilai pendek masa bertahan arus (arus stabil termal) | The | 60 | 80 | |
10 | Arus bertukar litar pintas dinilai | The | 63 | 8 | |
11 | Bilangan kumulatif masa swilching di bawah penukaran litar pintas yang diberi nilai | Kali | 15 | 10 | |
12 | Tempoh litar pintas dinilai | S | 4 | ||
13 | Masa penutupan Lat dinilai Voltagel | S | ≤0.1 | ||
14 | Masa Beralih (pada Voltagel Operasi Rated | S | ≤0.06 | ||
15 | Pesanan operasi yang dinilai | C-0.3S-CO-180S-CO | |||
16 | Pembukaan dan Menutup Bank Copacitor Bank semasa | 400 | |||
17 | Dalam kebocoran | %tahun | <1 | ||
18 | (Kandungan air v/vi sulfur hexafluoride gos (VA | ≤150x10-9 | |||
19 | Mekanisme operasi musim bunga CT14 dengan voltan operasi yang diberi nilai | ||||
Menutup gegelung, membuka voltan gegelung | V | IAC): 220 380 (DC): 48 110 220 | |||
Voltan motor penyimpanan tenaga | V | IAC): 220 380 (DC): 110 220 | |||
20 | Berat gas sulfur hexafluoride | Kg | 8 | ||
21 | Berat pemutus circuil [mekanisme operasi ncludingl | Kg | 1400 |

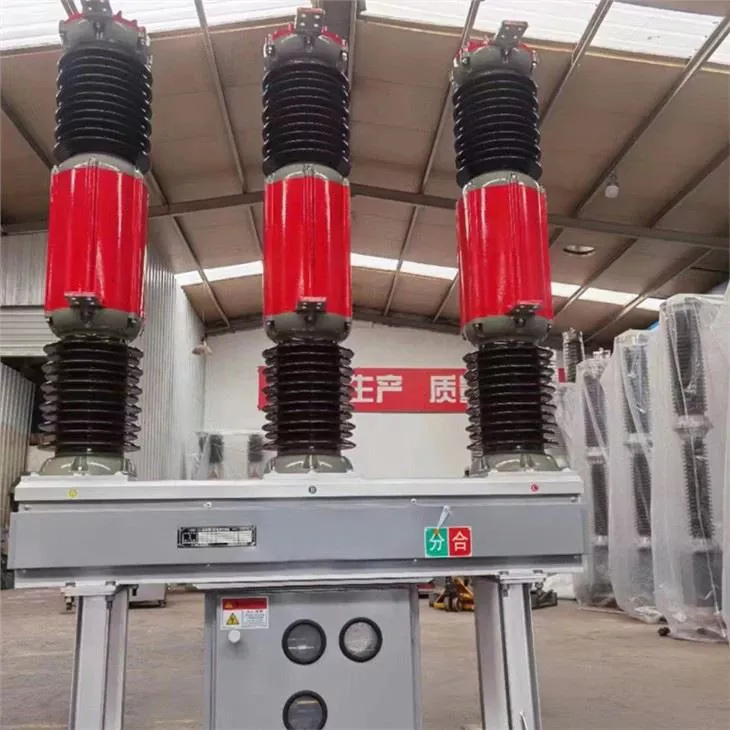

Item: 40.5kv 33kv 36kv SF6 Circuit Breaker
Kaedah pemasangan: dipasang di sebelah, dipasang di tengah-tengah
Suhu udara ambien:
Tinggi: + 40 ° 100
Rendah: -30 ° 100
Ketinggian: ≤2000m (untuk ketinggian di atas 2000m, meningkatkan tahap penebat yang diberi nilai dengan sewajarnya)
Tekanan angin: ≤700 pa (bersamaan dengan kelajuan angin 34 m/s)
Keamatan seismik: Hingga 8 darjah
Tahap Pencemaran: Kelas I
Perubahan suhu harian maksimum: ≤25 ° C

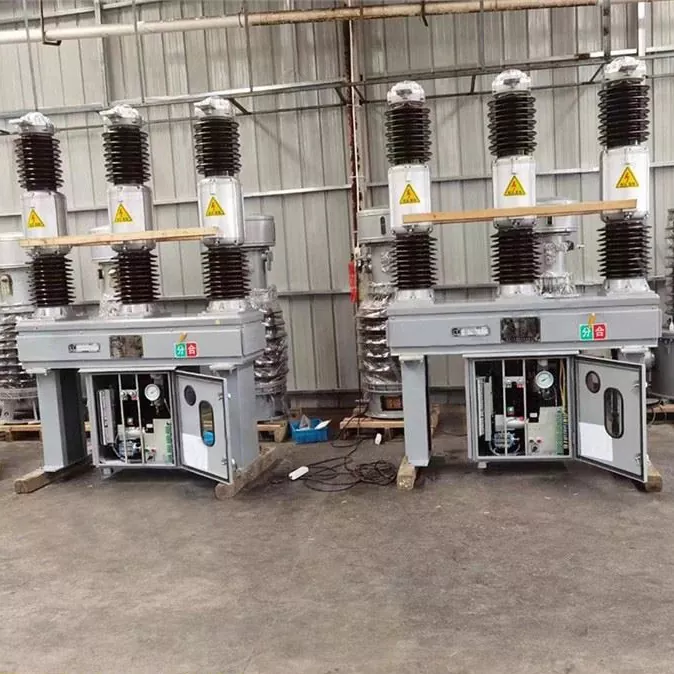

Item: 40.5kv 33kv 36kv SF6 Circuit Breaker
Penebat yang tidak mencukupi: Kemerosotan atau pencemaran bahan penebat boleh menyebabkan kerosakan.
Kelembapan Ingress: Kemasukan kelembapan ke dalam ruang gas SF6 dapat mengurangkan kekuatan dielektrik dan membawa kepada kesalahan.
Gas Leakage: Leakage of SF6 gas can decrease insulation and interrupting capabilities.
Kegagalan mekanikal: bahagian bergerak yang haus atau rosak, seperti mekanisme dalam pemutus litar, boleh menjejaskan operasi.
Hubungi Hakisan: Peralihan yang kerap boleh menyebabkan hakisan titik hubungan, mengurangkan keberkesanan pemutus litar.
Overloading: Aliran arus yang berlebihan di luar kapasiti yang diberi nilai boleh menyebabkan terlalu panas dan kerosakan.
S1: Apakah fungsi utama pemutus litar SF6?
A1: Ia digunakan untuk mengawal dan melindungi sistem penghantaran dan pengedaran kuasa, dan juga boleh digunakan sebagai pemutus litar tie atau untuk menukar bank kapasitor.
S2: Gas apa yang digunakan dalam pemutus litar dan mengapa?
A2: Gas SF6 digunakan untuk sifat arka yang sangat baik dan penebat. Ia mempunyai kekuatan dielektrik yang tinggi dan tidak bertindak balas dengan bahan lain yang biasa digunakan dalam pemutus litar.
S3: Bagaimanakah SF6 dibandingkan dengan udara dari segi penebat?
A3: SF6 mempunyai kekuatan dielektrik 2-3 kali lebih tinggi daripada udara pada 1 atm dan boleh melebihi minyak penebat pada tekanan yang lebih tinggi.
S4: Apakah keadaan persekitaran untuk operasi yang betul?
A4: Suhu ambien mestilah antara +40 ° C dan -30 ° C, ketinggian harus ≤2000m (ketinggian yang lebih tinggi memerlukan peningkatan penebat), tekanan angin tidak boleh melebihi 700Pa, dan tahap pencemaran harus kelas I.
