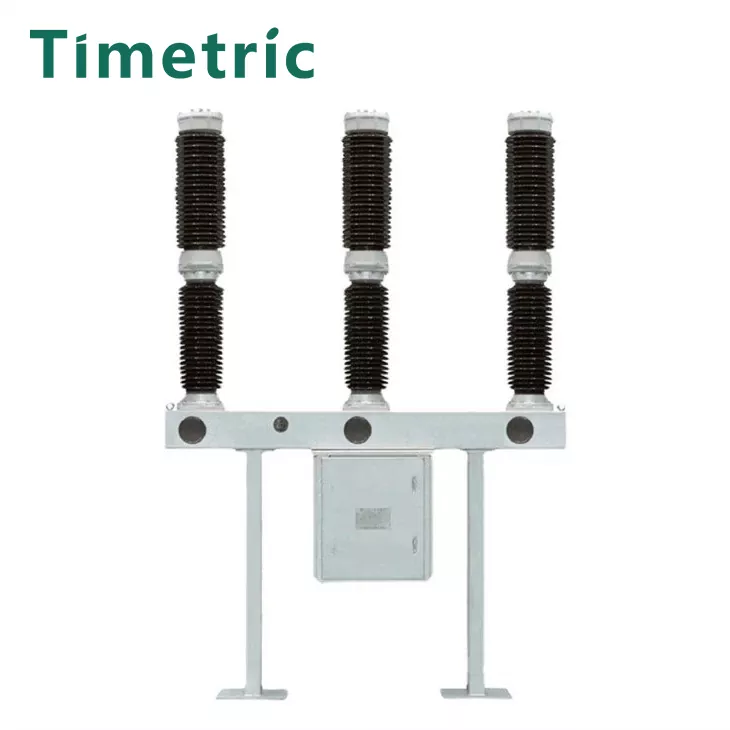

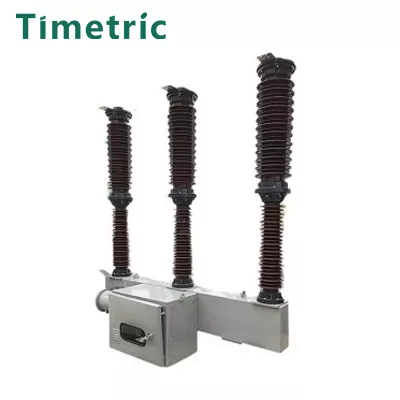

Item: pemutus litar 66kv 69kv SF6

Pemadam arka yang cekap dengan gas SF6:

Gas SF6 berfungsi sebagai medium yang mengganggu, menawarkan sifat pemadam arka yang sangat baik.

Gas ini juga menyediakan penebat elektrik yang unggul dan dimampatkan semasa operasi untuk memadamkan arka dengan berkesan, menjadikannya suis yang ideal untuk kumpulan kapasitor dan reaktor.

Prestasi pecah unggul:

Mampu memecahkan pelbagai litar pendek yang tidak normal, seperti kesalahan fasa terbalik, landasan serentak di kedua-dua tiang, kesalahan berhampiran zon, dan kesalahan akhir pemutus.

Bunyi operasi yang rendah:

Reka bentuk yang dimeteraikan mengasingkan pemutus dari keadaan atmosfera, menghapuskan bunyi pelepasan gas semasa operasi.

Struktur padat dan sederhana:

Mempunyai ruang arka tunggal tanpa sistem injap tambahan, menghasilkan reka bentuk yang padat dan mudah.

Keperluan penyelenggaraan yang minimum:

Kenalan interrupter, yang ditempatkan dalam gas SF6, mengalami haus minimum semasa operasi, yang membawa kepada beban kerja penyelenggaraan yang dikurangkan dan kitaran penyelenggaraan yang dilanjutkan.

Operasi yang selamat dan boleh dipercayai:

Gas SF6 tidak toksik dan tidak mudah terkejut. Pengedap yang sangat baik Dewan Interrupter memastikan penggunaan jangka panjang yang selamat dan boleh dipercayai.

Penerangan Model

Parameter Teknikal Utama

Struktur dan dimensi pemasangan

Persekitaran Kerja:

Item: pemutus litar 66kv 69kv SF6

Kaedah Pemasangan:

 Dipasang di sebelah atau dipasang di tengah-tengah.

Suhu ambien:

Tinggi: + 40 ° 100

Rendah: -30 ° 100

Ketinggian:

≤2000m (jika dipasang pada ketinggian yang lebih tinggi, tahap penebat yang dinilai harus diselaraskan dengan sewajarnya).

Tekanan angin:

≤700PA (bersamaan dengan kelajuan angin 34m/s).

Rintangan seismik:

Direka untuk menahan intensiti gempa sehingga 8 darjah.

Tahap pencemaran:

Kelas I.

Variasi suhu harian maksimum:

Tidak melebihi 25 ° C.

Kemungkinan penyebab kegagalan litar elektrik

Item: pemutus litar 66kv 69kv SF6

● Mengawal masalah litar

● Litar kawalan terputus atau tiada kuasa kawalan (mis., Fius ditiup, bekalan kuasa yang rosak, atau komponen kawalan yang rosak).

● Sambungan yang tidak betul atau miskin dalam litar gegelung tambahan atau perjalanan.

● Keabnormalan tekanan

● Tekanan gas SF6 yang tidak mencukupi mengakibatkan penebat yang tidak mencukupi atau prestasi arka.

● Kandungan kelembapan yang tinggi dalam gas SF6, yang membawa kepada kemerosotan penebat dan litar pintas yang berpotensi.

Kegagalan mekanikal

Mekanisme operasi yang macet kerana kekurangan pelinciran, haus, atau halangan mekanikal.

Penjajaran yang tidak betul atau kerosakan hubungan interrupter.

Keadaan beban atau kesalahan

Kelebihan beban atau keadaan litar pintas dalam rangkaian yang mencetuskan tersandung automatik.

Pemutus yang tersandung kerana keadaan beban yang rosak atau kesalahan sistem.

Pengaruh alam sekitar

Pencemaran yang tinggi atau persekitaran yang menghakis menyebabkan hakisan hubungan atau kelemahan penebat.

Variasi suhu yang melampau yang mempengaruhi sifat mekanikal dan penebat.

Operasi yang tidak betul

Kesalahan operasi manual, seperti urutan beralih yang tidak betul atau set semula yang tidak mencukupi selepas tersandung.

Penutupan pemutus litar yang tidak disengajakan di bawah keadaan kesalahan.

Penuaan atau haus

Degradasi komponen secara beransur -ansur, seperti mata air, galas, atau titik hubungan, dari masa ke masa.

Komponen yang sudah lapuk atau tidak serasi yang membawa kepada ketidakcekapan operasi.

Kegagalan komponen elektrik

Relay, sensor, atau alat pengukur tekanan yang tidak berfungsi mengganggu kawalan dan pemantauan pemutus.

Gegelung operasi yang dibakar atau rosak disebabkan oleh voltan berlebihan atau pengaktifan yang berpanjangan.

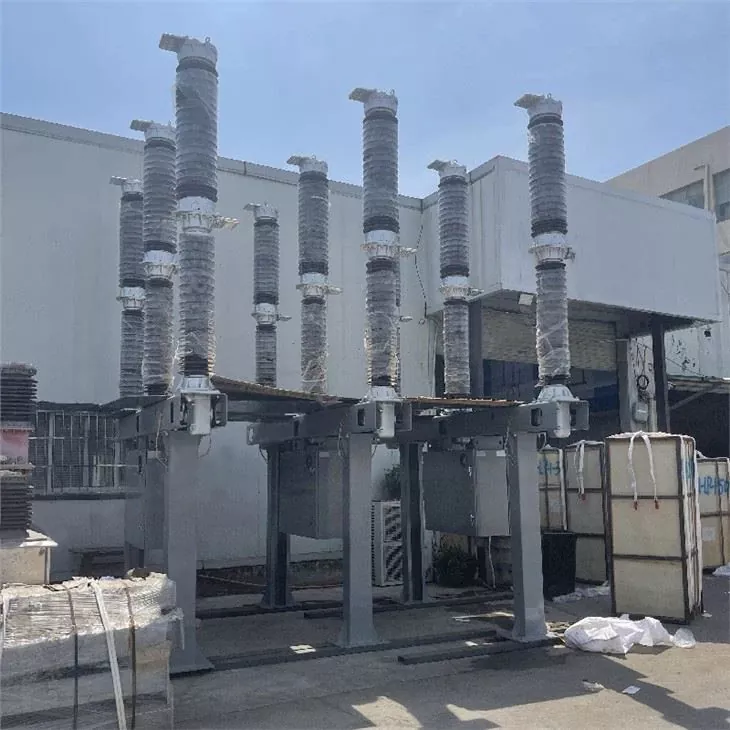

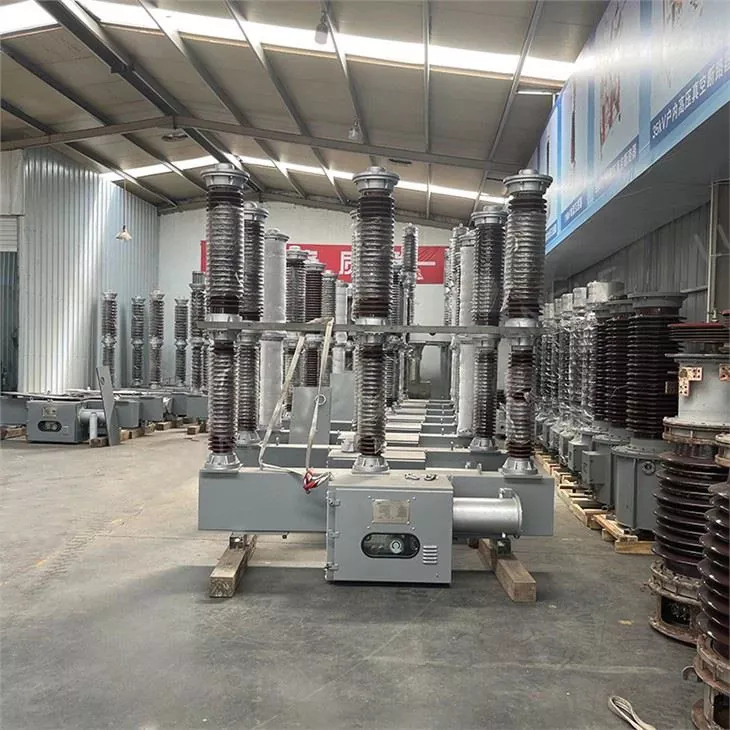

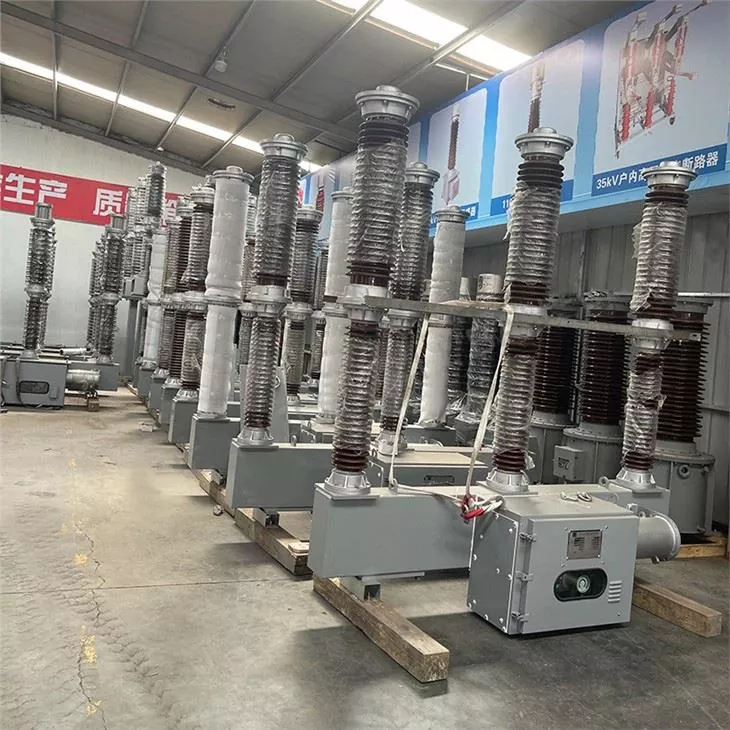

Pukulan sebenar produk

Soalan Lazim

Item: pemutus litar 66kv 69kv SF6

S1: Apakah voltan yang diberi nilai pemutus litar 66kV SF6?

A1: Voltan yang diberi nilai pemutus litar 66kV SF6 adalah 66kV, sesuai untuk sistem kuasa voltan tinggi.

S2: Gas apa yang digunakan dalam pemutus litar, dan mengapa?

A2: Gas SF6 (Sulfur Hexafluoride) digunakan kerana ia mempunyai ciri-ciri arka yang sangat baik dan penebat. Ia memastikan prestasi dan kebolehpercayaan yang cekap dalam aplikasi voltan tinggi.

S3: Bolehkah pemutus beroperasi di bawah keadaan persekitaran yang melampau?

A3: Ya, pemutus direka untuk beroperasi dalam persekitaran yang keras dengan suhu antara -30 ° C dan +40 ° C, ketinggian sehingga 2000m, dan intensiti seismik sehingga 8 darjah. Untuk ketinggian di atas 2000m, pelarasan khas ke tahap penebat diperlukan.

S4: Berapa kerapkah pemutus litar SF6 memerlukan penyelenggaraan?

A4: Oleh kerana struktur mudah dan reka bentuk yang dimeteraikan, pemutus litar memerlukan penyelenggaraan yang minimum. Pemeriksaan tetap tekanan gas, komponen elektrik, dan bahagian mekanikal disyorkan.
