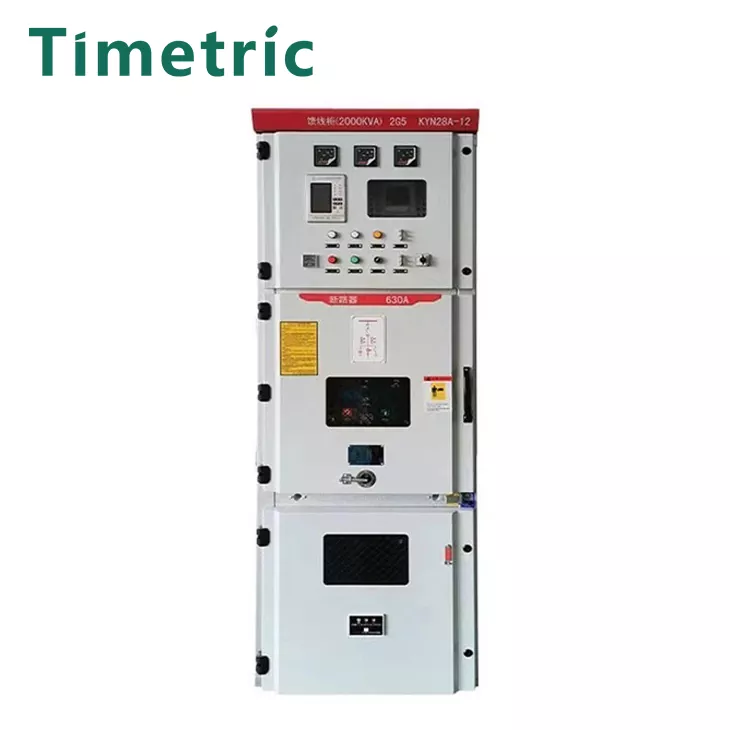

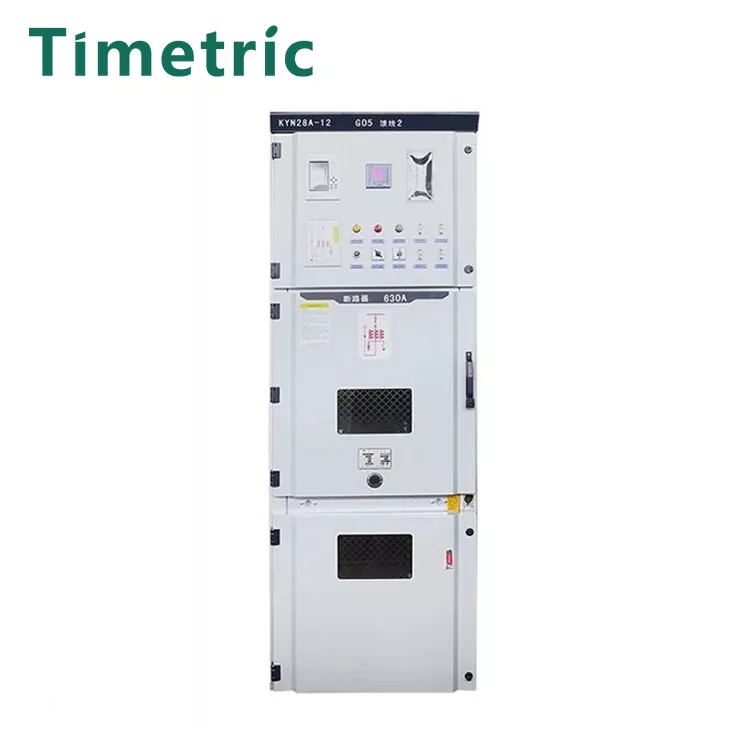

Switchgear tertutup udara berperisai 11kV

Switchgear tertindas udara terperangkap dalam 11kV harus memenuhi keperluan yang berkaitan dengan standard GB3906-1991 "3-35 kV AC logam-enclosed switchgear" standard. Ia terdiri daripada dua bahagian utama: kabinet dan pemutus litar, dan mempunyai fungsi seperti garis overhead dan keluar, garisan masuk dan keluar kabel, dan sambungan busbar. Kabinet terdiri daripada cangkang, komponen elektrik (termasuk bahagian penebat), pelbagai mekanisme, terminal sekunder dan sambungan.
Struktur kabinet suis voltan tinggi biasanya sama, terutamanya dibahagikan kepada bilik pemutus litar, bilik busbar, bilik kawalan sekunder (bilik instrumen), dan bilik pengumpan. Terdapat biasanya plat keluli di antara bilik.

Switchgear voltan tinggi boleh dibahagikan kepada tiga jenis berikut:

1.1. Jenis atau jenis kereta yang boleh ditanggalkan (ditunjukkan oleh y):
Ini bermakna komponen elektrik utama dalam kabinet (seperti pemutus litar) dipasang pada kereta yang boleh ditanggalkan. Oleh kerana kabinet kereta mempunyai pertukaran yang baik, ia dapat meningkatkan kebolehpercayaan bekalan kuasa. Jenis keranjang yang biasa digunakan termasuk: gerai pengasingan, kereta pemeteran, gerai pemutus litar, gerobak PT, kereta kapasitor dan kereta variabel yang digunakan, seperti KYN28A-12.

1.2. Jenis Tetap (ditunjukkan oleh G):
Ini bermakna semua komponen elektrik dalam kabinet (seperti pemutus litar atau suis beban, dan lain -lain) dipasang dengan tetap. Switchgear tetap lebih mudah dan lebih ekonomik, seperti XGN2-10, GG-1A, dll.
2. Menurut lokasi pemasangan, ia boleh dibahagikan kepada dalaman dan luaran;

2.1. Untuk kegunaan dalaman (ditunjukkan oleh n):
Ia hanya boleh dipasang dan digunakan di dalam rumah, seperti: Switchgear tertinduk udara tertutup tertutup 11kV dan kabinet suis lain;

2.2. Untuk kegunaan luaran (ditunjukkan oleh W):
Ia boleh dipasang dan digunakan di luar rumah, seperti: XLW dan kabinet suis lain.
3. Menurut struktur kabinet, ia boleh dibahagikan kepada empat kategori: kabinet suis perisai yang dilekatkan logam, kabinet suis parti logam, kabinet suis jenis logam yang ditutupi logam dan kabinet suis terbuka. [1]
3.1. Kabinet suis berperisai logam (ditunjukkan oleh huruf k): Komponen utama (seperti pemutus litar, transformer, bas, dll.) Dari suis logam yang ditutupi logam dipasang di dalam petak yang dipisahkan oleh partisi logam. Seperti kabinet suis voltan tinggi KYN28A-12.
3.2. Kabinet suis parti logam yang ditutupi logam (ditunjukkan oleh huruf j): Sama seperti suis logam yang dilekatkan logam, komponen elektrik utamanya juga dipasang di dalam petak berasingan, tetapi ia mempunyai satu atau lebih partisi bukan logam yang memenuhi tahap perlindungan tertentu. Seperti Jyn2-12 switchgear voltan tinggi.
3.3. Switchgear jenis kotak logam (ditunjukkan oleh huruf x) shell switchgear adalah suis logam yang tertutup logam. Seperti XGN2-12 switchgear voltan tinggi.
3.4. Terbuka switchgear, tiada keperluan tahap perlindungan, shell sebahagiannya terbuka suis. Seperti GG-1A (F) switchgear voltan tinggi.

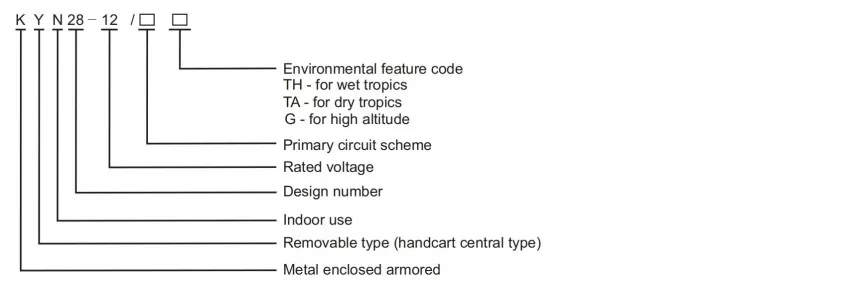

Penerangan Model

Parameter Teknikal Utama

Struktur dan dimensi pemasangan

Persekitaran Kerja:

Switchgear tertutup udara berselisih 11kV Keadaan Alam Sekitar untuk digunakan:
Lokasi Pemasangan: Dalaman
Ketinggian: ≤1000m, sila minta keperluan lain
Suhu ambien: -15 ℃ ~+40c
Perbezaan suhu harian maksimum: ≤25k
Kelembapan relatif purata bulanan: ≤90%
Kelembapan relatif purata harian: ≤95%
Rintangan intensiti seismik: 8 darjah

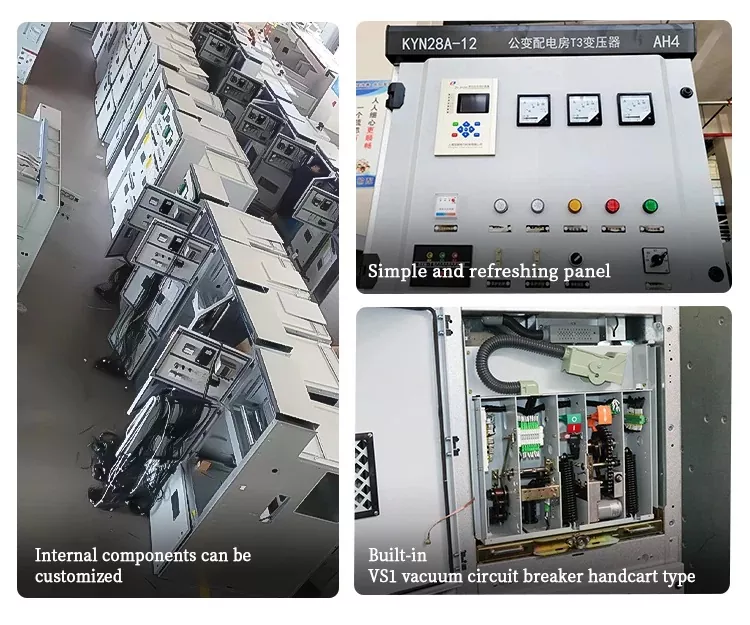

Kelebihan dan ciri Switchgear

Penunjuk elektrik utama tertindas udara terisul tertinduk 11kV:

1.21 Voltan Nilai Switchgear Voltan Tinggi: 3.6kV, 7.2kV, 12kV

1.2.2 Kekerapan nilai switchgear voltan tinggi: 50Hz/60Hz

1.2.3 Kenaikan Suhu: Peningkatan suhu litar utama pada kekerapan semasa dan nilai yang dinilai hendaklah mematuhi peruntukan GB/T 11022-1999 "Keadaan Teknikal Umum untuk Piawaian Peralatan Switchgear dan Kawalan Voltan Tinggi", dan suplemen berikut hendaklah dibuat:

1) Nilai kenaikan suhu komponen dalam kabinet tidak boleh melebihi peruntukan piawaian yang sepadan komponen.

2) Peningkatan suhu sarung dan penutup yang boleh diakses tidak melebihi 30k.

1.2.4 Catatan Litar Pendek Nilai Semasa dan Penutupan Semasa:

1) Breaking litar pintas yang dinilai semasa: 20 ~ 50ka.

2) Arus penutupan litar pintas yang diberi nilai (nilai puncak) adalah 2.5 kali arus pemecahan litar pintas yang sama.

1.2.5 semasa kestabilan haba dinilai (pada 4s): 20 ~ 40ka

1.2.6 Dinamik kestabilan dinamik semasa (nilai puncak) adalah 2.5 kali kestabilan dinamik dinamakan.

1.2.7 Masa pemecahan semasa litar pintas 50 ~ 100 kali.

1.2.8 Times Breaking Current 20000 ~ 30000 kali.

1.2.9 Voltan Mekanisme Pembukaan dan Penutupan dan Litar Auxiliary: AC, DC 220V atau Lain -lain.

Switchgear tertindas udara terperangkap dalam 11kV Semua peralatan pencawang dan rawatan penebat kabinet memenuhi keperluan semua keadaan kerja.

1.1.12 Jarak penebat luaran setiap komponen dan penebat sokongannya dalam kabinet suis voltan tinggi memenuhi keperluan negara dan bekas Kementerian Kuasa Elektrik. Peranti anti-kondensasi boleh dilengkapi seperti yang diperlukan.

1.1.13 Struktur kabinet suis voltan tinggi memastikan keselamatan kakitangan dan memudahkan operasi, penyelenggaraan, pemeriksaan, pemantauan, baik pulih dan ujian.

1.1.14 Sambungan setiap komponen dan konduktornya dalam kabinet suis voltan tinggi tidak akan melebihi suhu operasi yang dinyatakan dalam piawaian yang berkaitan semasa tempoh suhu tinggi pada musim panas.

1.1.15 Keperluan untuk Komponen:

1) Komponen dengan penarafan dan struktur yang sama dalam jenis produk yang sama boleh ditukar ganti.

2) Setiap komponen yang dipasang pada kabinet suis voltan tinggi memenuhi piawaian teknikal masing-masing.

1.2.16 Tahap Perlindungan dan Kesalahan Dalaman:

1) Apabila udara digunakan sebagai medium penebat sahaja, fasa-ke-fasa dan pelepasan tanah setiap konduktor fasa di kabinet memenuhi piawaian kebangsaan yang berkaitan.

2) Untuk menghalang orang daripada menghampiri bahagian hidup voltan tinggi dari suis voltan tinggi dan menyentuh bahagian yang bergerak, tahap perlindungan adalah: IP4x, yang boleh menghalang objek seperti wayar logam dengan diameter ≥1.0mm atau jalur sempit dengan ketebalan ≥1.0mm dari masuk.

3) Untuk kesalahan dalaman, keperluan berikut dipenuhi:

Switchgear voltan tinggi logam boleh menghalang kecederaan arka kepada pekerja yang disebabkan oleh kecacatannya sendiri, keabnormalan atau salah operasi. Langkah-langkah diambil untuk mengelakkan kesalahan dalaman yang disebabkan oleh manusia, dan peranti mengunci dipasang untuk mengelakkan salah operasi. Saluran pelepasan tekanan ditubuhkan untuk mengambil kira pelepasan tekanan dan tekanan dalaman yang disebabkan oleh kegagalan komponen dalaman.

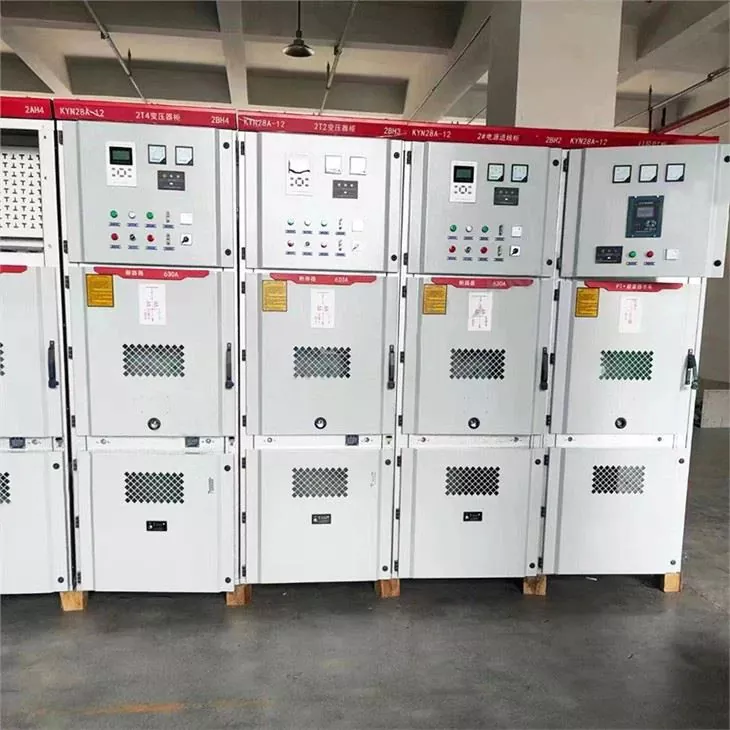

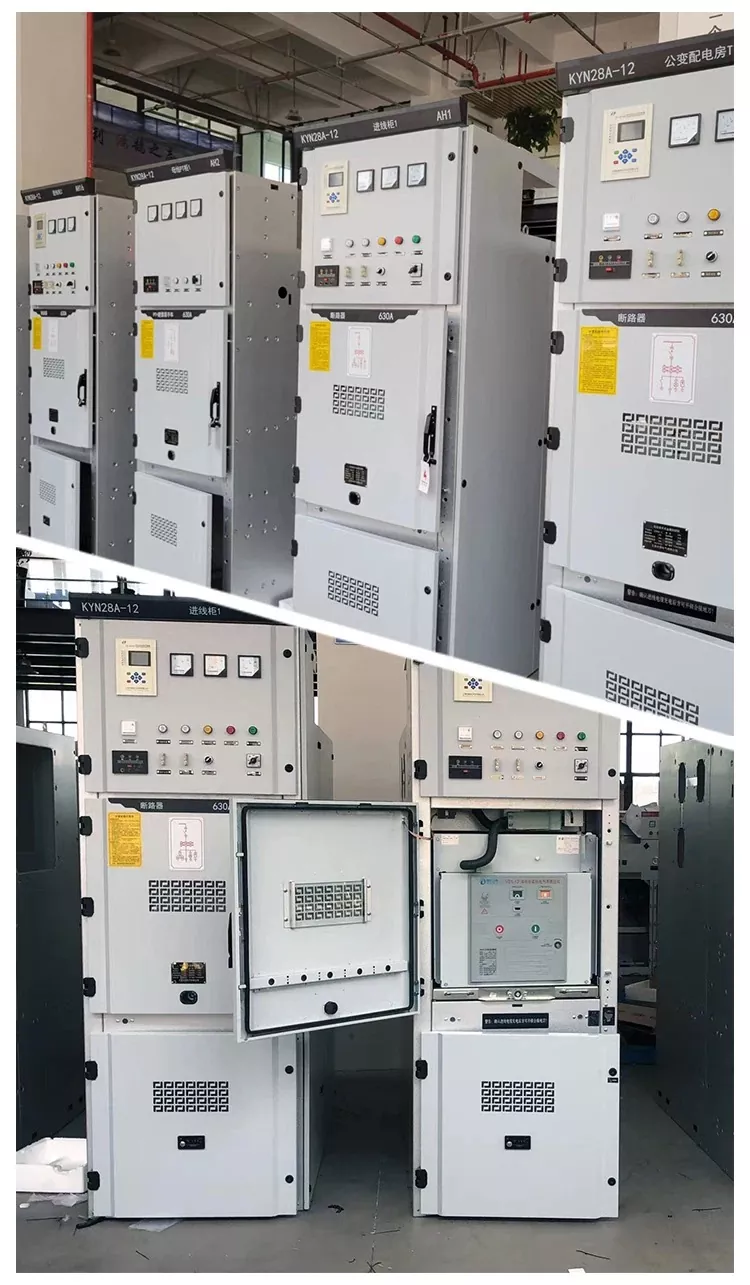

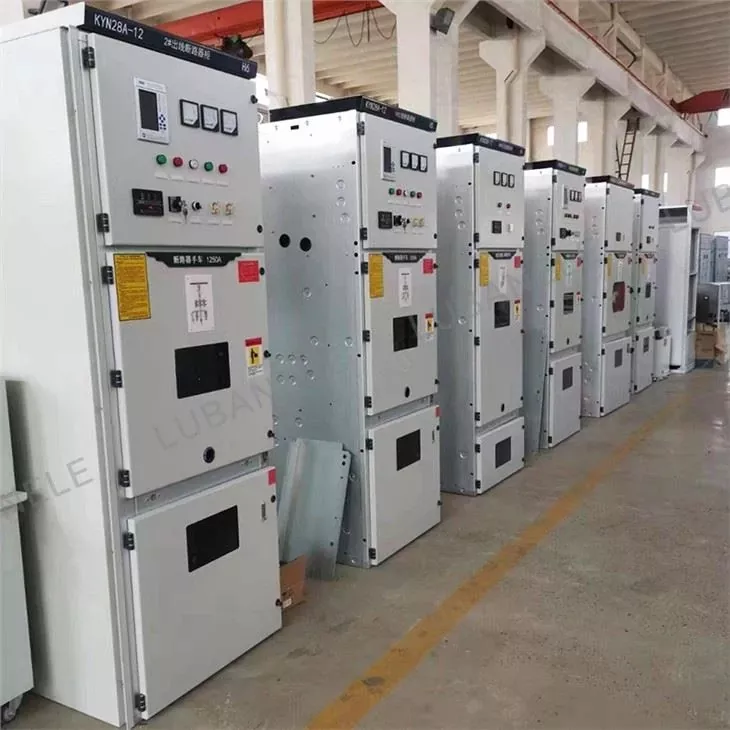

Pukulan sebenar produk

Soalan Lazim

Bolehkah syarikat anda menyesuaikan produk mengikut keperluan saya?

Ya, kita boleh menyesuaikan produk mengikut keperluan pelanggan. Secara umumnya, pelanggan hanya perlu menyediakan: susun atur litar, voltan, arus, dll.

Berapakah masa penghantaran terpantas anda?

Biasanya, kami menerima pertanyaan pelanggan. Selepas parameter teknikal kabinet suis disambungkan, ia mengambil masa 1-2 hari untuk mengeluarkan senarai harga dan berkomunikasi dengan pelanggan tentang pengeluaran dan masa penghantaran berdasarkan keadaan sebenar.

Bagaimana perkhidmatan selepas jualan anda?

Kami menyokong jaminan 1 tahun. Petikan biasa tidak termasuk perkhidmatan selepas jualan di tapak. Komunikasi dan bimbingan dalam talian percuma disediakan.
