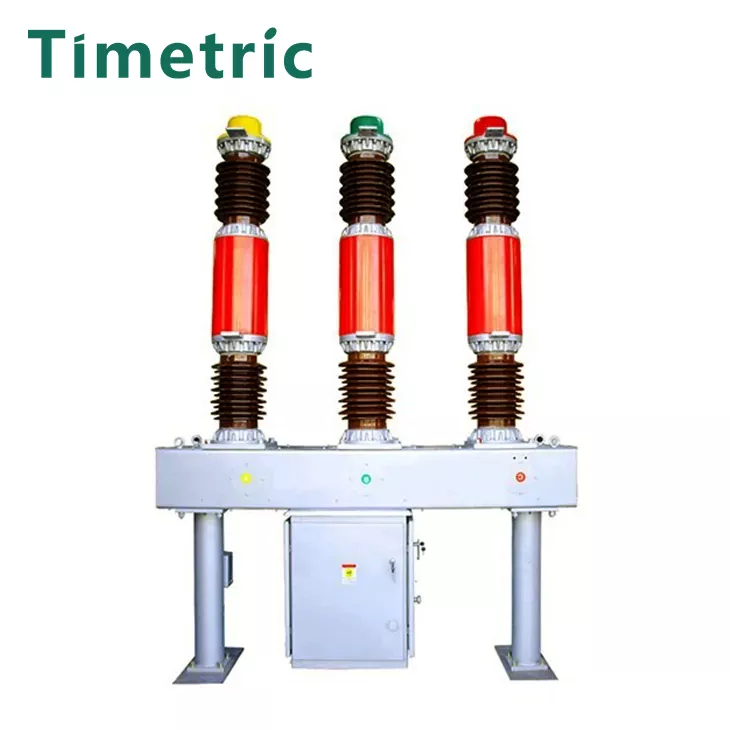

LW16-40.5 pemutus litar SF6

Item: LW16-40.5 SF6 Circuit Breaker
SF6 GAS: Menyediakan prestasi pemadam arka yang sangat baik.
Struktur padat dan mudah untuk pemasangan mudah dan penjimatan ruang.
Operasi Lancar: Prestasi pembukaan yang baik dengan operasi seimbang.
Reka bentuk tertutup: Kebisingan operasi yang rendah.
Penyelenggaraan yang rendah: Mengurangkan pemeriksaan dan beban kerja penyelenggaraan.

Hantar Pertanyaan

Penerangan Produk

Item: LW16-40.5 SF6 Circuit Breaker

Thelw16-40.5 SF6 Circuit Breaker direka untuk operasi yang kerap dan boleh digunakan sebagai:

· Pemutus litar atie.

· Pemutus Acircuit untuk menutup bank kapasitor dan bank reaktor.

Ia mempunyai pengubah tak terbina yang terbina untuk pengukuran dan perlindungan. LW16-40.5 boleh secara langsung menggantikan pemutus litar tanpa minyak THESW2-35 dan, dengan kurungan penapis, juga boleh menggantikan pelbagai jenis pemutus litar pelbagai minyak. Ia adalah pemutus litar bebas Idealoil untuk sistem kuasa35kV.

Penerangan Model

Parameter Teknikal Utama

Tidak	ltem		Unit	Data
1	Dinilai	voltan	kv	40.5
	Penebat dinilai tahap	Kilat IMPOCT menahan voltan (VALUEL CREST FULL	kv	185
		Kekerapan kuasa menahan voltan (imin)	kv	95
2	Arus dinilai		A	1600 2000
3	Kehidupan mekanikal		FIME Seterusnya	3000
4	Tekanan tekanan sulfur hexafluoride gas lgauge gas pada 20 ℃)		MPA	0.50
5	Tekanan penggera/tekanan fungsi minimum (tekanan tolok pada 20 ℃)		MPA	0.47/0.45
6 7	Arus bertukar litar pintas dinilai		The	25	31.5
	Nilai Pendek Litar Pendek Current (Peak)		The	63	80
8	Dinilai pendek masa bertahan arus (arus stabil termal)		The	25	31.5
9	Dinilai pendek masa bertahan arus (arus stabil termal)		The	60	80
10	Arus bertukar litar pintas dinilai		The	63	8
11	Bilangan kumulatif masa swilching di bawah penukaran litar pintas yang diberi nilai		Kali	15	10
12	Tempoh litar pintas dinilai		S	4
13	Tutup Masa Lat Rated Operasi Voltagel		S	≤0.1
14	Masa Beralih (pada Voltagel Operasi Rated		S	0.06
15	Pesanan operasi yang dinilai			C-0.3S-CO-180S-CO
16	Pembukaan dan Menutup Bank Copacitor Bank semasa			400
17	Dalam kebocoran		%tahun	≤1
18	Kandungan air sulfur hexafluoride gos (v/vm)			≤150x10-9
19	Mekanisme operasi musim bunga CT14 dengan voltan operasi yang diberi nilai
	Menutup gegelung, membuka voltan gegelung		V	IAC): 220 380 (DC): 48 110 220
	Voltan motor penyimpanan tenaga		V	IAC): 220 380 (DC): 110 220
20	Berat gas sulfur hexafluoride		Kg	8
21	Berat pemutus circuil [termasuk mekanisme pengoperasian		Kg	1400

Struktur dan dimensi pemasangan

Persekitaran Kerja:

Item: LW16-40.5 SF6 Circuit Breaker

Persekitaran Kerja LW16-40.5 SF6 Circuit Breaker:

· Suhu ambien: -30 ° C hingga +40 ° C

· Ketinggian: Sehingga 1,000 meter (boleh disesuaikan untuk ketinggian yang lebih tinggi)

· Kelembapan: Kelembapan relatif tidak boleh melebihi 95%.

· Tahap pencemaran: Sesuai untuk persekitaran pencemaran sederhana (sehingga pencemaran ijazah III).

· Rintangan seismik: Direka untuk menahan intensiti gempa sehingga 8 darjah pada skala Richter.

Keadaan alam sekitar ini memastikan pemutus litar beroperasi dengan pasti di bawah keadaan biasa yang terdapat dalam sistem pengedaran kuasa.

Kemungkinan penyebab kegagalan litar elektrik

Item: LW16-40.5 SF6 Circuit Breaker

· Tekanan gas SF6 yang rosak:

· · Tekanan gas SF6 yang tidak mencukupi boleh menyebabkan prestasi pelindapkejutan arka yang lemah, menyebabkan pemutus gagal mengganggu kesalahan dengan betul.

· Pencemaran gas SF6:

· · Kelembapan atau bahan cemar dalam gas SF6 boleh merendahkan sifat dielektriknya, yang mempengaruhi prestasi pemutus.

· Kegagalan mekanikal:

· · Pakai dan lusuh komponen dalaman, seperti kenalan, mata air, atau mekanisme operasi, boleh menyebabkan kegagalan dalam operasi pembukaan/penutupan.

· Beban elektrik:

· · Semasa yang berlebihan melalui pemutus di luar kapasiti yang dinilai boleh menyebabkan terlalu panas, kerosakan kepada kenalan, atau kegagalan penebat.

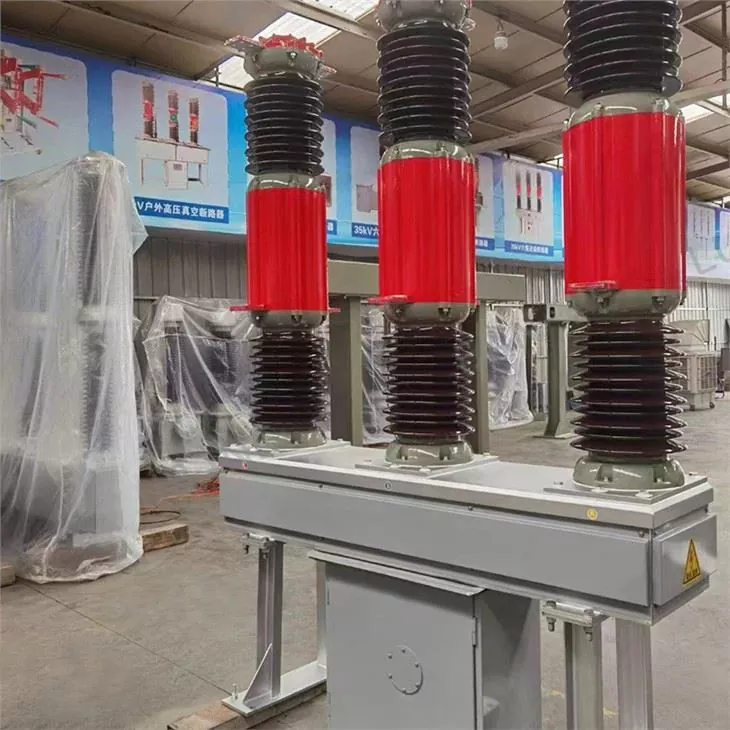

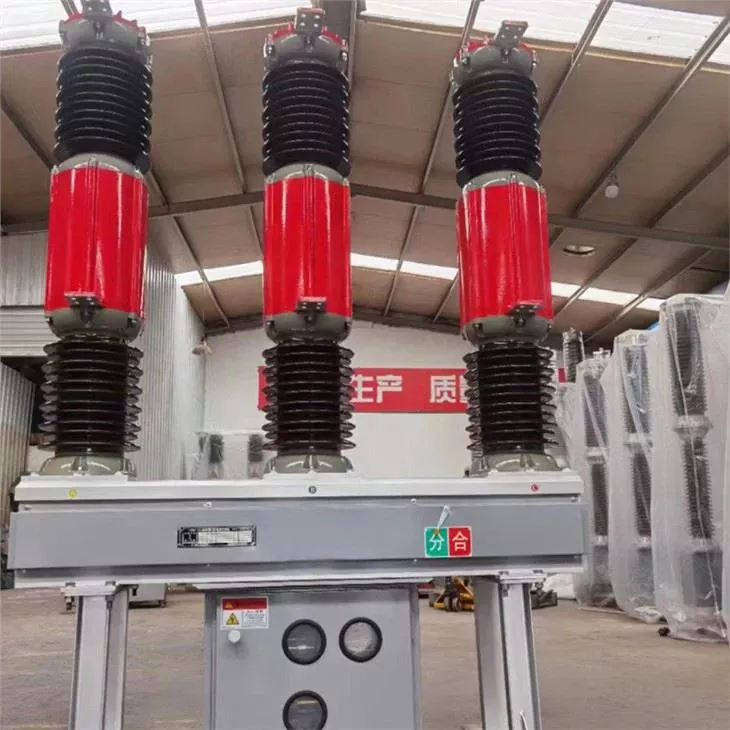

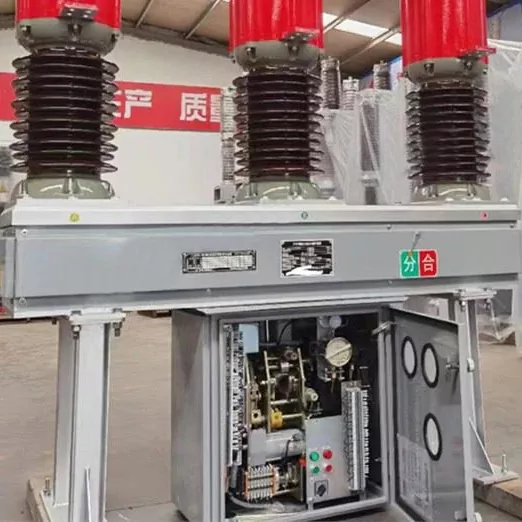

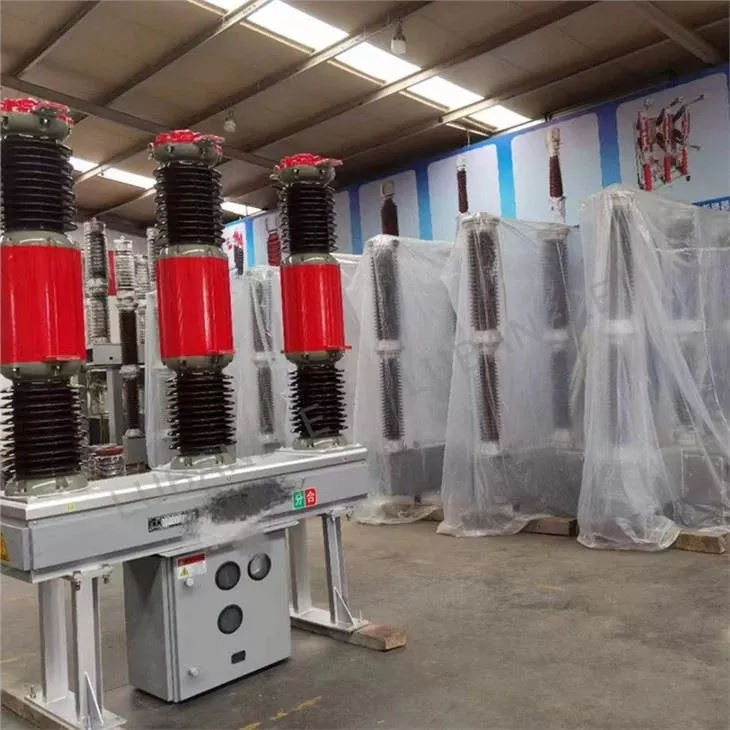

Pukulan sebenar produk

Soalan Lazim

Item: LW16-40.5 SF6 Circuit Breaker

1.Apa voltan yang diberi nilai pemutus litar LW16-40.5 SF6?

· Pemutus litar LW16-40.5 SF6 direka untuk voltan dinilai 40.5 kV dan sesuai untuk sistem kuasa 35 kV.

2. Apakah jenis gas yang digunakan dalam pemutus litar?

· LW16-40.5 USESSF6 (sulfur hexafluoride) gas, yang mempunyai sifat dielektrik dan arka yang sangat baik.

3.Bagaimana sering LW16-40.5 SF6 Circuit Breaker beroperasi?

· LW16-40.5 direka untuk operasi forfrequent, menjadikannya sesuai untuk aplikasi seperti pemutus litar tie dan pemutus litar untuk kapasitor dan bank reaktor.

4. Bolehkah pemutus litar ini menggantikan jenis pemutus yang lain?

· Ya, LW16-40.5 CanReplace SW2-35 pemutus litar tanpa minyak secara langsung. Dengan menggunakan kurungan penapis, ia juga boleh menggantikan pelbagai jenis pemutus litar pelbagai minyak.
