LW30-72.5 Pemutus Litar SF6

Item: LW30-72.5 SF6 Circuit Breaker

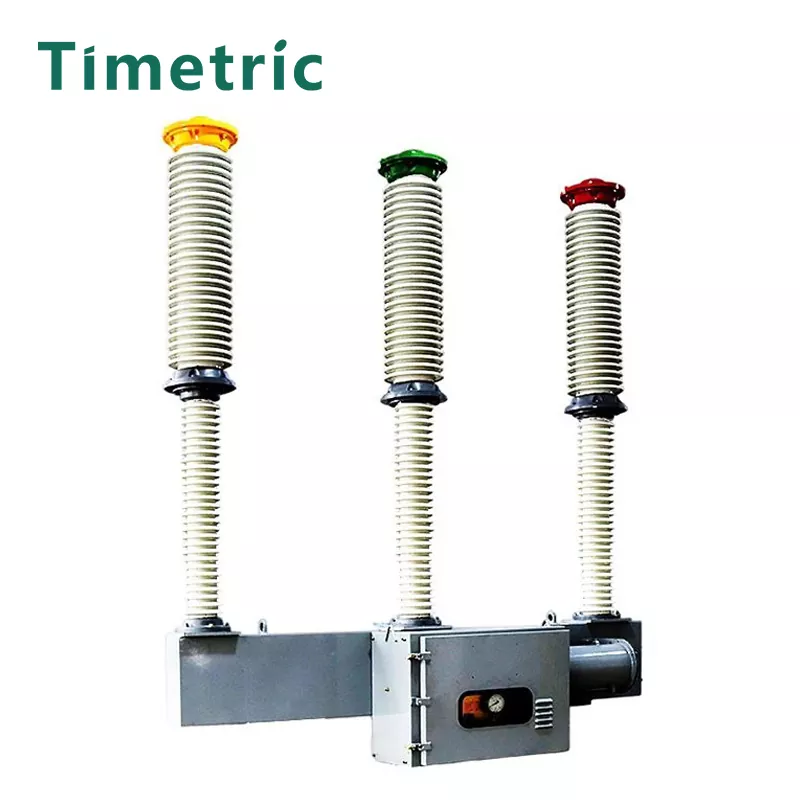

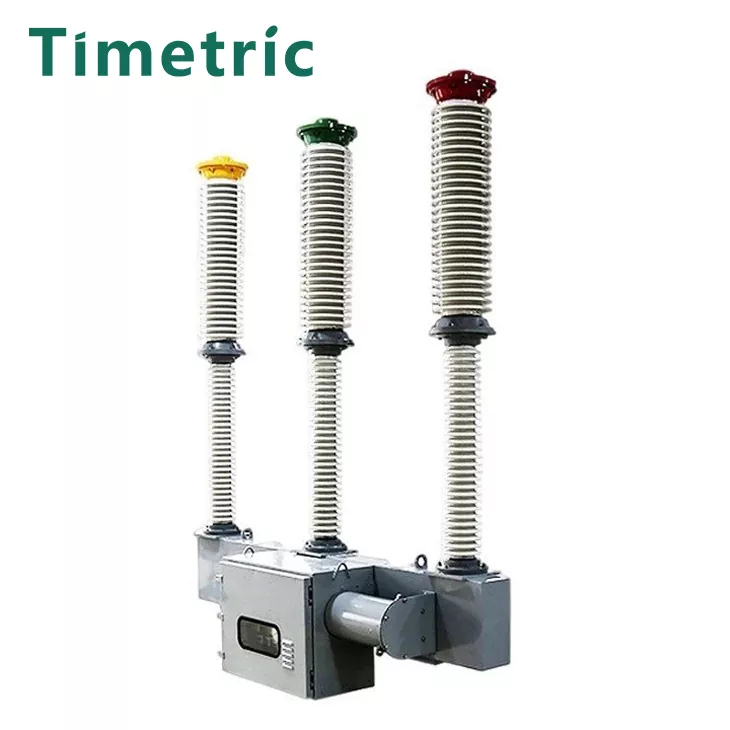

Thelw30-72.5 SF6 Circuit Breaker mempunyai ciri-ciri pemadam arka asel. Setiap tiang pemutus litar mempunyai asingle-column, struktur tunggal fraktur, dan bersama-sama, tiga tiang dipasang pada satu bingkai. Kutub ini dikaitkan secara mekanikal dan dikendalikan oleh mekanisme aspring.

Komponen utama termasuk:

· THEEARC Sleeve Porcelain di bahagian atas.

· Thepillar Porcelain Sleeve and Frame di tengah.

· Kotak Themechanism terletak di bahagian bawah bingkai, yang mengandungi mekanisme operasi thespring dan bahagian kawalan elektrik.

· Theutput rod mekanisme menghubungkan ke lengan thecrank.

· Pengawal ketumpatan gas ASF6 dipasang di hadapan bingkai.

· Bingkai disokong pada kedua -dua hujung bypillars.

Penerangan Model

Parameter Teknikal Utama

Struktur dan dimensi pemasangan

Persekitaran Kerja:

Item: LW30-72.5 SF6 Circuit Breaker

Pemutus litar LW30-72.5 SF6 direka untuk beroperasi dengan pasti dalam keadaan persekitaran berikut:

Suhu ambien:

1. Tinggi: + 40 ° 100

2. Rendah: -30 ° 100

Ketinggian:

1. ≤ 2000 meter di atas paras laut

2. Untuk pemasangan di atas ketinggian ini, pelarasan ke tahap penebat yang diberi nilai diperlukan.

Keadaan kelembapan:

1. Kelembapan relatif purata harian: ≤ 95%

2. Kelembapan relatif purata bulanan: ≤ 90%

Rintangan seismik:

1. Boleh menahan gempa bumi dengan intensiti maksimum 8 darjah.

Tekanan angin:

1. Kelajuan angin maksimum: 34 m/s (bersamaan dengan 700 pa).

Tahap Pencemaran:

1. Sesuai untuk pemasangan di kawasan dengan tahap pencemaran Kelas III atau di bawah.

Keperluan lain:

1. Bebas dari gas mudah terbakar, letupan, atau menghakis di udara sekitarnya.

2. Tapak pemasangan tidak boleh terdedah kepada getaran yang kerap dan teruk.

Kemungkinan penyebab kegagalan litar elektrik

Item: LW30-72.5 SF6 Circuit Breaker

Pengurangan gas SF6:

1. Kehilangan gas SF6 disebabkan kebocoran atau pengisian semula yang tidak mencukupi boleh menyebabkan prestasi pemadam arka yang lemah dan penebat.

Kegagalan gangguan arka:

1. Pemadaman arka yang tidak mencukupi disebabkan oleh interrupter yang tidak berfungsi atau operasi yang tidak wajar sistem arka-quenching.

Kegagalan hubungan mekanikal:

1. Kegagalan mekanikal dalam mekanisme musim bunga atau komponen hubungan boleh mencegah operasi pembukaan/penutup yang betul.

Pencemaran atau kakisan:

1. Kehadiran kelembapan atau bahan cemar dalam gas SF6 atau pada komponen dalaman boleh merendahkan prestasi dan sifat penebat.

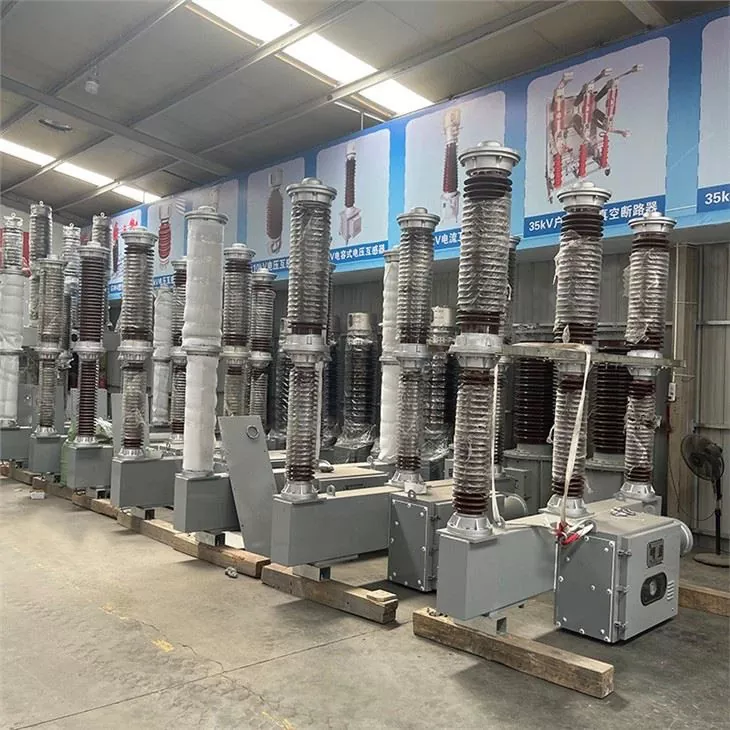

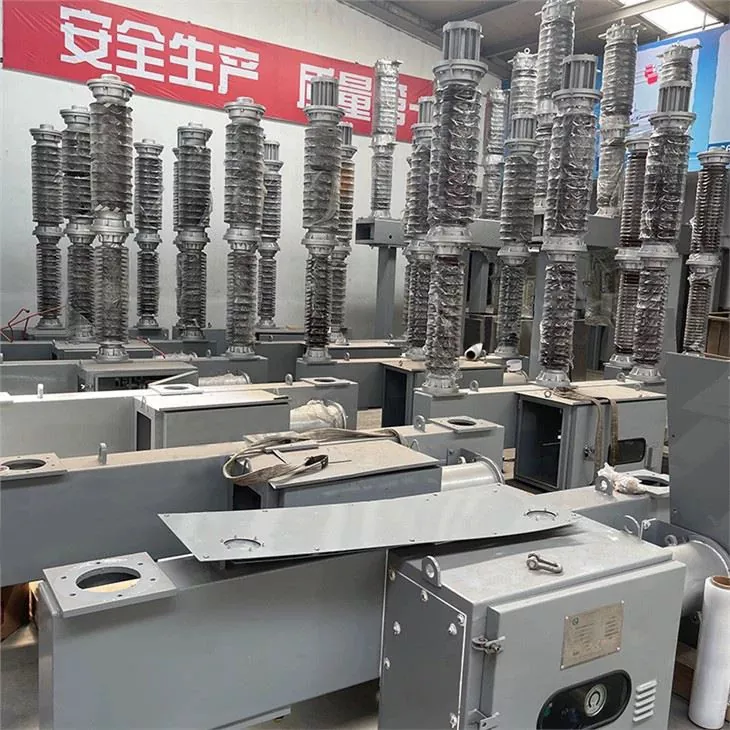

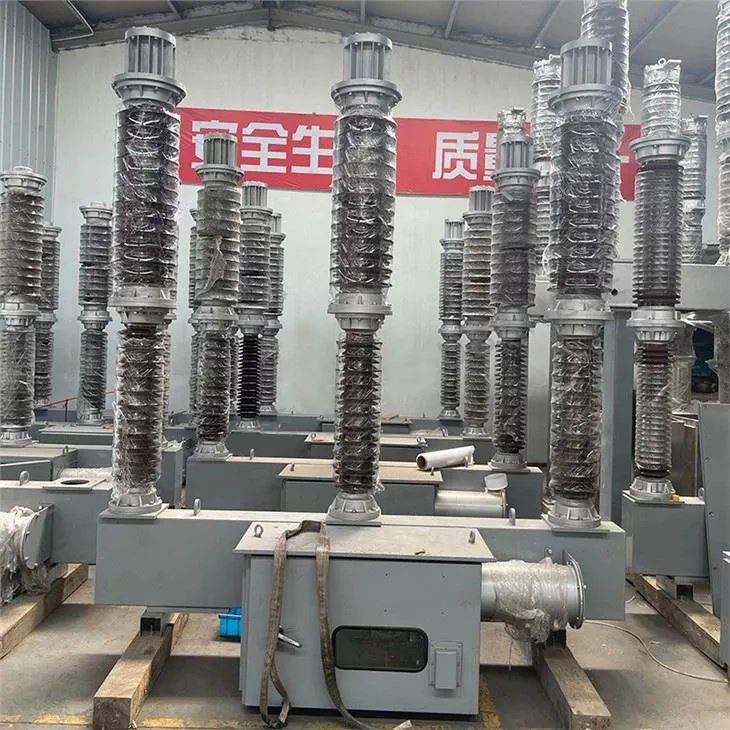

Pukulan sebenar produk

Soalan Lazim

Item: LW30-72.5 SF6 Circuit Breaker

· Q: Apakah voltan yang dinilai LW30-72.5 SF6 Circuit Breaker?
A: Voltan yang dinilai ialah 72.5 kV.

· · Q: Apakah aplikasi utama pemutus litar LW30-72.5 SF6?
A: Ia digunakan terutamanya untuk melindungi saluran penghantaran dan pengedaran dalam rangkaian elektrik, dan juga boleh digunakan untuk menukar kapasitor.

· · Q: Apakah jenis medium yang mengganggu penggunaan pemutus litar LW30-72.5 SF6?
A: Ia menggunakan gas SF6 (sulfur hexafluoride) sebagai medium mengganggu dan penebat.

· · Q: Bagaimanakah LW30-72.5 SF6 Circuit Breaker memadamkan arka?
A: Ia menggunakan prinsip pemadam arka tenaga sendiri, di mana gas SF6 dengan cepat menyejukkan arka dan pulih kekuatan dielektrik selepas gangguan.
