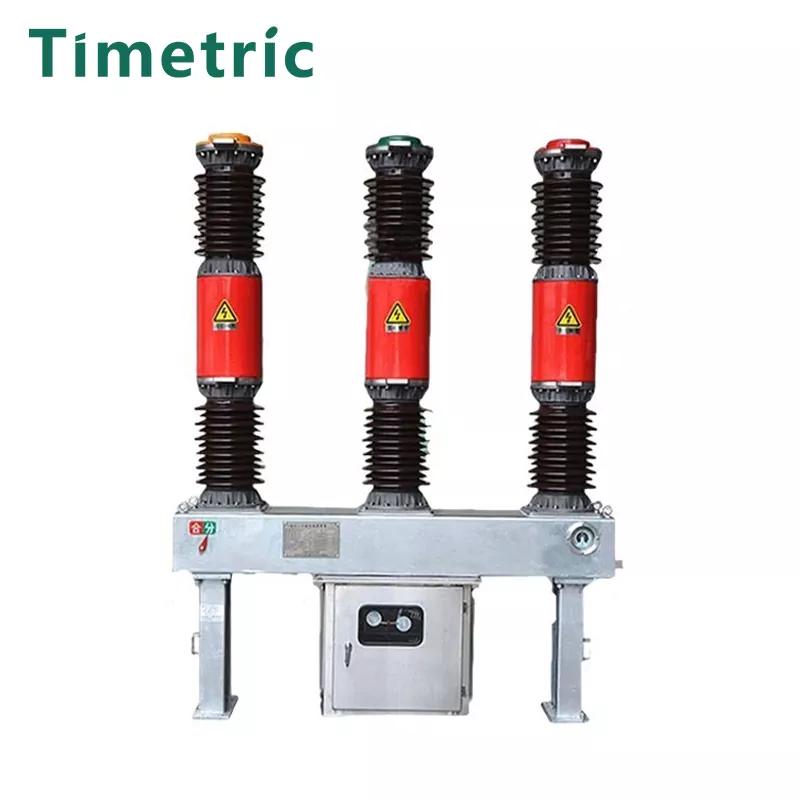

LW36-40.5 pemutus litar SF6

Item: pemutus litar LW36-40.5 SF6
SF6 Gas: Prestasi pemadam arka yang sangat baik.
Reka bentuk padat: Struktur mudah dan cekap ruang.
Operasi yang boleh dipercayai: Prestasi pembukaan yang baik dengan operasi seimbang.
Pemutus yang dimeteraikan: Mengurangkan bunyi operasi.
Penyelenggaraan yang rendah: Pemeriksaan minimum dan keperluan penyelenggaraan.

Hantar Pertanyaan

Penerangan Produk

Item: pemutus litar LW36-40.5 SF6

THELW36-40.5 SF6 Circuit Breaker adalah peralatan elektrik voltan tinggi tiga fasa, 50Hz yang direka untuk kawalan dan perlindungan sistem penghantaran dan pengedaran 40.5kV. Ia sesuai untuk aplikasi termasuk:

· Pemutus litar tie.

· Menukar bank kapasitor.

· Pengukuran dan perlindungan dengan transformer semasa yang boleh dilampirkan.

Ciri -ciri utama:

Pematuhan Piawaian: Memenuhi StandardGB1984-1989 kebangsaan ("Pemutus Litar Voltan Tinggi AC") dan Suruhanjaya Elektroteknik Antarabangsa Standardiec60056: 1987 ("Pemutus Litar AC Voltan Tinggi").

Prestasi pecah yang sangat baik:

o Menggunakan arka gas memadamkan ruang untuk pelindapkejutan arka pesat.

o Masa yang singkat untuk perlindungan yang dipertingkatkan.

o mampu memecahkan 25 ka 20 kali di bawah voltan yang diberi nilai tanpa kemerosotan prestasi.

Penyelenggaraan yang rendah:

o Tidak perlu penyelenggaraan gas sf6 semasa hayat perkhidmatannya.

o Menawarkan kehidupan elektrik dengan campur tangan yang minimum.

Penebat yang boleh dipercayai:

o Boleh menahan40.5 kV selama 10 minit pada tekanan sifar, memastikan prestasi penebat yang mantap.

Kebolehpercayaan Mekanikal Tinggi:

o Direka operasi forfrequent, dengan keupayaan penutupan.

o Boleh dengan selamat dan menutup arus bank kapasitor sehingga 400 amps tanpa penyalaan semula.

o Mampu menukar garis panjang dengan selamat (sehingga 25-50 km) tanpa masalah seperti arcing atau burnout.

Reka bentuk padat dan mudah:

o Saiz padat dengan struktur asimple.

o Tempoh operasi bebas penyelenggaraan, memastikan pengurangan downtime dan kos.

Penerangan Model

Parameter Teknikal Utama

Tidak	ltem		Unit	Data
1	Dinilai	voltan	kv	40.5
	Penebat dinilai tahap	Kesan kilat menahan voltan (nilai puncak penuh)	kv	185
		Kekerapan kuasa menahan voltan (imin)	kv	95
2	Arus dinilai		A	1600 2000
3	Kehidupan mekanikal		FIME Seterusnya	3000
4	Tekanan tekanan sulfur hexafluoride gas lgauge gas pada 20 ℃)		MPA	0.50
5	Tekanan penggera/tekanan fungsi minimum (tekanan tolok pada 20 ℃)		MPA	0.47/0.45
6 7	Arus bertukar litar pintas dinilai		The	25 63	31.5
	Nilai Pendek Litar Pendek Current (Peak)		The		80
8	Dinilai pendek masa bertahan arus (arus stabil termal)		The	25	31.5
9	Dinilai pendek masa bertahan arus (arus stabil termal)		The	60	80
10	Arus bertukar litar pintas dinilai		The	63	8
11	Bilangan kumulatif masa bertukar di bawah penukaran litar pintas yang diberi nilai		Kali	15	10
12	Tempoh litar pintas dinilai		S	4
13	Tutup Masa Lat Rated Operasi Voltagel			≤0.1
14	Masa bertukar (pada voltan operasi yang dinilai)		5	≤0.06
15	Pesanan operasi yang dinilai			C-0.3S-CO-180S-CO
16	Pembukaan dan Menutup Bank Kapasitor Monomial Current		A	400
17	Dalam kebocoran		%tahun	≤1
18	Kandungan air gas sulfur hexafluoride (v/v)			≤150x10-9
19	Mekanisme operasi musim bunga CT14 dengan voltan operasi yang diberi nilai
	Menutup gegelung, membuka voltan gegelung		V	Siaran: 220 380 IDC): 48 110 220
	Voltan motor penyimpanan tenaga		V	IAC): 220 380 (DC): 110 220
20	Berat gas sulfur hexafiuoride		Kg	8
21	Berat pemutus circuil [mekanisme operasi nduding)		Kg	1400

Struktur dan dimensi pemasangan

Persekitaran Kerja:

Item: pemutus litar LW36-40.5 SF6

Persekitaran Kerja LW36-40.5 SF6 Circuit Breaker:

Julat suhu ambien:

Min: -30 ° C.

Max: +40 ° C.

(Untuk keadaan khas, boleh disesuaikan untuk julat suhu yang lebih tinggi atau lebih rendah.)

Ketinggian:

Boleh digunakan sehingga 1,000 meter di atas paras laut.

Untuk ketinggian di atas 1,000 meter, pelarasan mungkin diperlukan untuk memastikan prestasi yang betul.

Kelembapan:

Kelembapan relatif tidak boleh melebihi95%(tidak kondensor).

Tahap Pencemaran:

Sesuai untuk persekitaran dengan tahap pencemaran (UP topollution ijazah III mengikut piawaian IEC).

Rintangan seismik:

Direka untuk menahan intensiti sehingga 8 darjah pada skala Richter.

Rintangan Angin:

Boleh menahan kelajuan angin sehingga160 km/j, menjadikannya sesuai untuk pemasangan luar di kawasan yang tertakluk kepada angin kencang.

Kemungkinan penyebab kegagalan litar elektrik

Item: pemutus litar LW36-40.5 SF6

Kemungkinan penyebab kegagalan litar elektrik:

Tekanan gas SF6 yang tidak mencukupi:

Tekanan gas SF6 yang rendah boleh menjejaskan keupayaan pemutus arka pemutus, yang menyebabkan kegagalan untuk mengganggu kesalahan dengan betul. Pemeriksaan tekanan gas biasa diperlukan untuk operasi yang boleh dipercayai.

Pencemaran gas SF6:

Pencemar (mis., Kelembapan, udara, atau partikel) dalam gas SF6 boleh merendahkan sifat dielektrik dan keberkesanan arka, mengakibatkan operasi yang rosak.

Kegagalan mekanikal:

Pakai dan lusuh pada komponen dalaman (mis., Kenalan, mata air, mekanisme oroperating) boleh menyebabkan kerosakan, seperti kegagalan menutup atau membuka pemutus apabila diperlukan.

Keadaan litar yang terlalu besar atau pendek:

Sekiranya pemutus itu tertakluk kepada keadaan litar orshort juga di luar kapasiti yang diberi nilai, ia mungkin gagal mengganggu kesilapan semasa dengan berkesan, berpotensi membawa kepada kerosakan sistem.

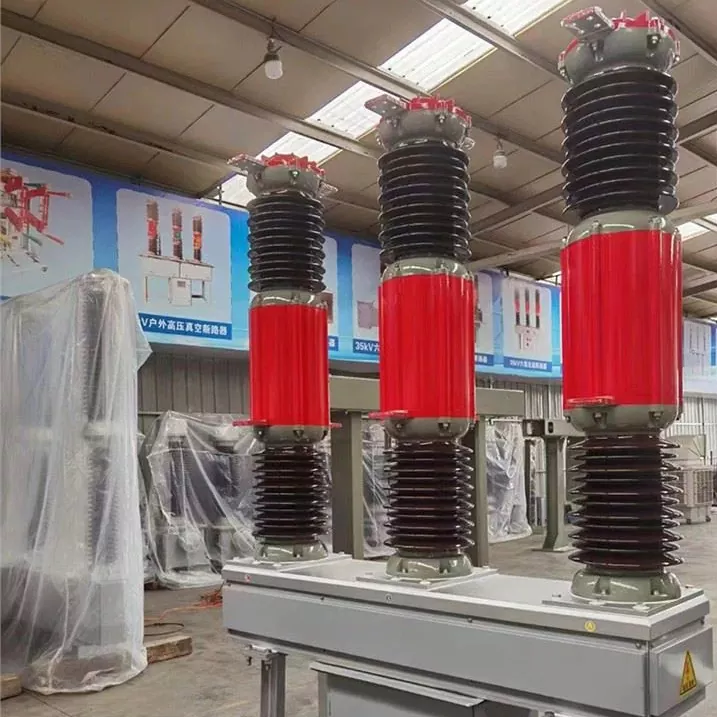

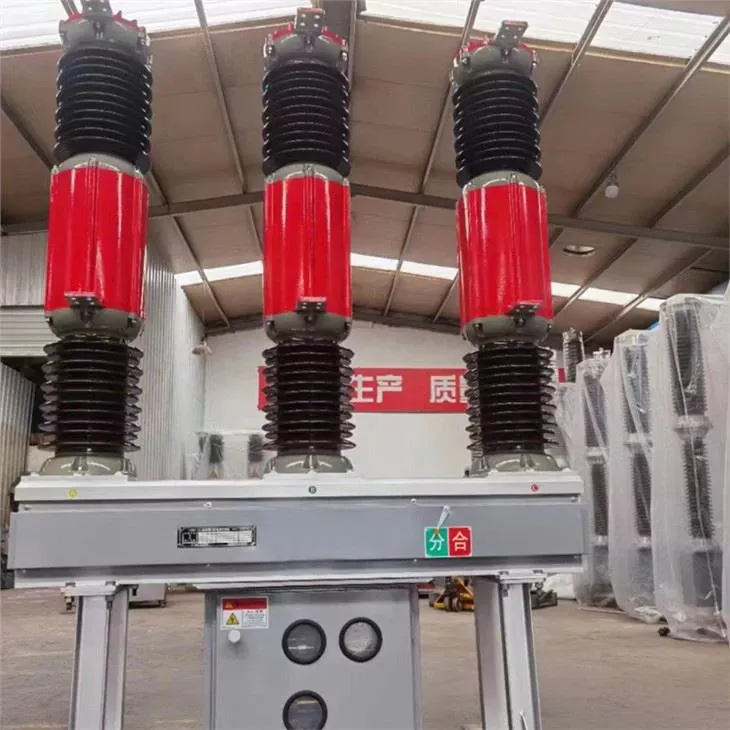

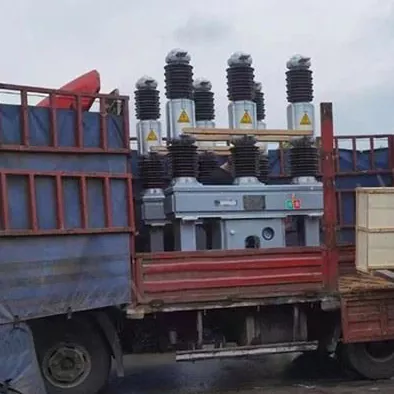

Pukulan sebenar produk

Soalan Lazim

Item: pemutus litar LW36-40.5 SF6

1.Apa voltan yang diberi nilai pemutus litar LW36-40.5 SF6?

· Pemutus litar LW36-40.5 SF6 direka untuk voltan beradai 40.5 kV, sesuai untuk sistem penghantaran dan pengedaran kuasa 35 kV.

2. Apakah jenis gas yang digunakan oleh LW36-40.5 untuk pemadaman arka?

· Gas pemutus USESSF6 (sulfur hexafluoride), yang terkenal dengan sifat-sifat dielektrik dan arka yang sangat baik, memastikan operasi yang boleh dipercayai walaupun di bawah keadaan kesalahan yang tinggi.

3. Apakah kehidupan mekanikal pemutus litar LW36-40.5 SF6?

· Kehidupan themechanical LW36-40.5 SF6 Circuit Breaker direka untuk melebihi 3,000 operasi, menjadikannya sesuai untuk beralih kerap dalam persekitaran yang menuntut.
