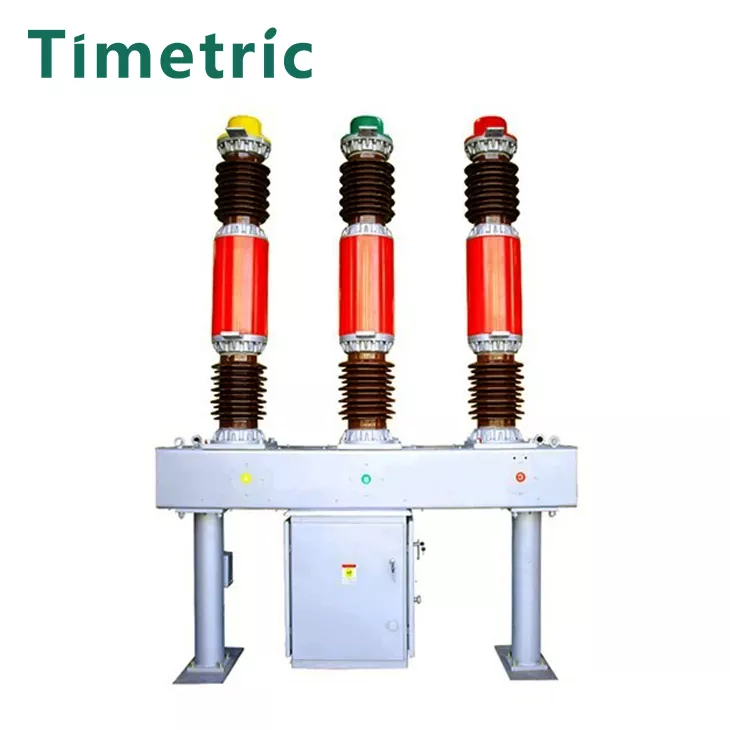

LW8-40.5AG SF6 Circuit Breaker

Item: pemutus litar LW8-40.5AG SF6
Prestasi pemadam arka yang baik
Gas SF6 mempunyai sifat arka yang sangat baik, memastikan gangguan yang boleh dipercayai dan cepat terhadap arus kesalahan.
Struktur mudah dan saiz padat
Penggunaan gas SF6 membolehkan reka bentuk pemutus litar yang lebih diperkemas dan padat, menjadikannya lebih mudah untuk dimuatkan dalam ruang yang terhad.
Prestasi pembukaan yang baik, operasi seimbang
Pemutus menyediakan operasi yang lancar dan boleh dipercayai dengan prestasi pembukaan yang seimbang, walaupun di bawah beban atau keadaan kesalahan.
Pemutus litar tertutup, bunyi operasi rendah
Sifat yang dimeteraikan pemutus litar dan penggunaan gas SF6 menghasilkan operasi yang lebih tenang dengan bunyi luaran yang minimum.
Beban kerja pemeriksaan dan penyelenggaraan yang rendah
Gas SF6 dengan ketara mengurangkan keperluan untuk penyelenggaraan yang kerap, menurunkan kos pemeriksaan dan usaha sepanjang hayat pemutus.

Hantar Pertanyaan

Penerangan Produk

Item: pemutus litar LW8-40.5AG SF6

· Struktur: Setiap tiang direka dengan struktur satu-lajur ASingle-column.

· Pemadam Arc: Menggunakan prinsip pemadam arka tenaga sendiri untuk prestasi yang cekap.

· Actuation: Dilengkapi dengan Act14 Spring Actuator, yang membolehkan operasi yang boleh dipercayai.

· Hubungan mekanikal: Menggabungkan hubungan mekanikal fasa athree, memastikan prestasi disegerakkan di semua fasa.

· Pematuhan: Pemutus litar ini memenuhi syarat-syarat piawaian THEGB1984 ANDIEC62271-100 untuk peralatan voltan tinggi.

Penerangan Model

Parameter Teknikal Utama

Tidak	ltem		Unit	Data
1	Dinilai	voltan	kv	40.5
	Penebat dinilai tahap	Kesan kilat menahan voltan (nilai puncak penuh)	kv	185
		Kekerapan kuasa menahan voltan (imin)	kv	95
2	Arus dinilai		A	1600 2000
3	Kehidupan mekanikal		Fime	3000
4	Tekanan tekanan sulfur hexafluoride gas lgauge gas pada 20 ℃)		MPA	0.50
5	Tekanan penggera/tekanan fungsi minimum (tekanan tolok pada 20 ℃)		MPA	0.47/0.45
6 7	Arus bertukar litar pintas dinilai		The	25 63	31.5
	Nilai Pendek Litar Pendek Current (Peak)		The		80
8	Dinilai pendek masa bertahan arus (arus stabil termal)		The	25	31.5
9	Dinilai pendek masa bertahan arus (arus stabil termal)		The	60	80
10	Arus bertukar litar pintas dinilai		The	63	8
11	Bilangan kumulatif masa bertukar di bawah penukaran litar pintas yang diberi nilai		Kali	15	10
12	Tempoh litar pintas dinilai		S	4
13	Tutup Masa Lat Rated Operasi Voltagel			≤0.1
14	Masa bertukar (pada voltan operasi yang dinilai)		5	≤0.06
15	Pesanan operasi yang dinilai			C-0.3S-CO-180S-CO
16	Pembukaan dan Menutup Bank Kapasitor Monomial Current		A	400
17	Dalam kebocoran		%tahun	≤1
18	(Kandungan air gas sulfur hexafluoride (v/v)			≤150x10-9
19	Mekanisme operasi musim bunga CT14 dengan voltan operasi yang diberi nilai
	Menutup gegelung, membuka voltan gegelung		V	Siaran: 220 380 IDC): 48 110 220
	Voltan motor penyimpanan tenaga		V	IAC): 220 380 (DC): 110 220
20	Berat gas sulfur hexafiuoride		Kg	8
21	Berat pemutus circuil [mekanisme operasi nduding)		Kg	1400

Struktur dan dimensi pemasangan

Persekitaran Kerja:

Item: pemutus litar LW8A-40.5 SF6

Suhu ambien:

Had atas: +40 ° C.

Had yang lebih rendah: -30 ° C.

Ketinggian:

≤2000 meter di atas paras laut

Jika dipasang di ketinggian yang lebih tinggi, pelarasan ke tahap penebat mungkin diperlukan.

Tekanan angin:

≤700 PA (bersamaan dengan kelajuan angin sehingga 34 m/s).

Keadaan seismik:

Pemutus litar direka untuk menahan intensiti intensiti hingga 8 darjah.

Tahap pencemaran:

Kelas I, menunjukkan ia sesuai untuk tahap pencemaran alam sekitar yang normal.

Turun naik suhu:

Perbezaan suhu harian maksimum: Tidak lebih daripada 225 ° C.

Kemungkinan penyebab kegagalan litar elektrik

Item: pemutus litar LW8A-40.5 SF6

1.faults dalam penebat gas sf6

· Kebocoran gas SF6: Gas SF6 (Sulfur hexafluoride) digunakan untuk melindungi kenalan pemutus litar. Sebarang kebocoran atau kemerosotan gas dapat mengurangkan sifat penebatnya, yang membawa kepada kerosakan prestasi dan kemungkinan kegagalan mengganggu arus kesalahan.

· Tekanan gas yang tidak mencukupi: Tekanan gas rendah boleh menyebabkan operasi pemutus yang tidak betul, kerana gas SF6 adalah penting untuk memadamkan arka semasa kesalahan.

2. Kegagalan Mekanikal

· Mekanisme Spring Malfungsi: Pemutus beroperasi melalui mekanisme musim bunga, yang menyimpan tenaga untuk pembukaan dan penutupan. Kerosakan pada musim bunga atau mekanisme penggerak boleh mencegah operasi yang betul, yang membawa kepada kegagalan membuka atau menutup pemutus.

· Hubungan Hubungan atau Kerosakan: Dari masa ke masa, kenalan pemutus boleh memakai, menjadi pitted, atau mengalami kerosakan mekanikal, menjejaskan keupayaannya untuk membuat atau memecahkan litar yang diperlukan.

3. Kesalahan Elektrik

· Litar overcurrent atau pendek: Litar berlebihan atau litar pintas di luar kapasiti mengganggu pemutus boleh menyebabkan terlalu panas atau merosakkan komponen dalaman pemutus.

· Tetapan perjalanan yang salah: Jika tetapan perjalanan salah dikonfigurasikan atau relay perlindungan gagal beroperasi dengan betul, pemutus mungkin tidak akan melakukan perjalanan sekiranya berlaku overcurrent atau kesalahan.

4. Kesalahan

Kegagalan pemadam arka: Pemutus litar SF6 bergantung pada sifat pelindapkejutan arka gas SF6. Sekiranya pemutus gagal memadamkan arka elektrik dengan betul (disebabkan masalah tekanan gas atau pencemaran), ini boleh menyebabkan arka berterusan, merosakkan pemutus dan peralatan sekitarnya.

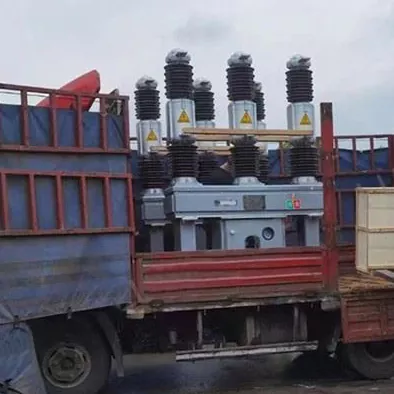

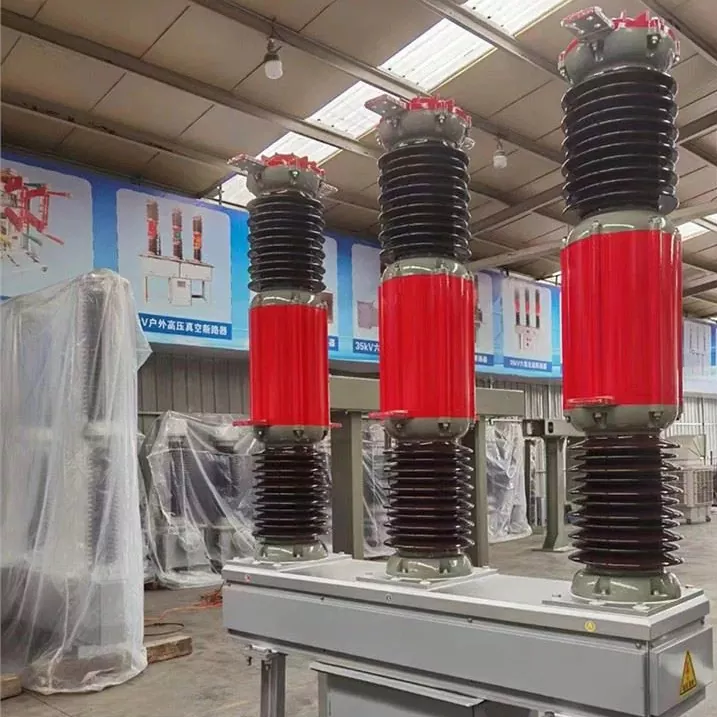

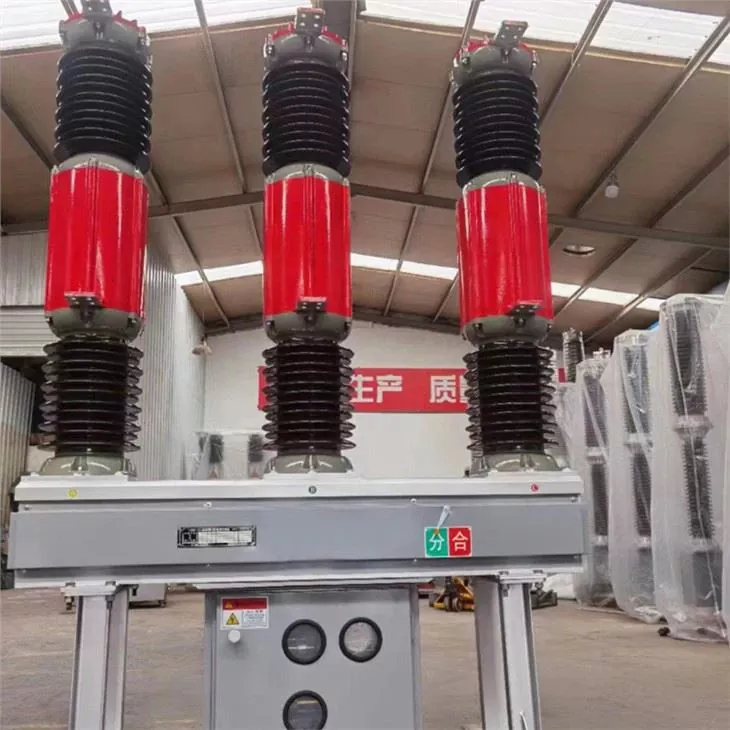

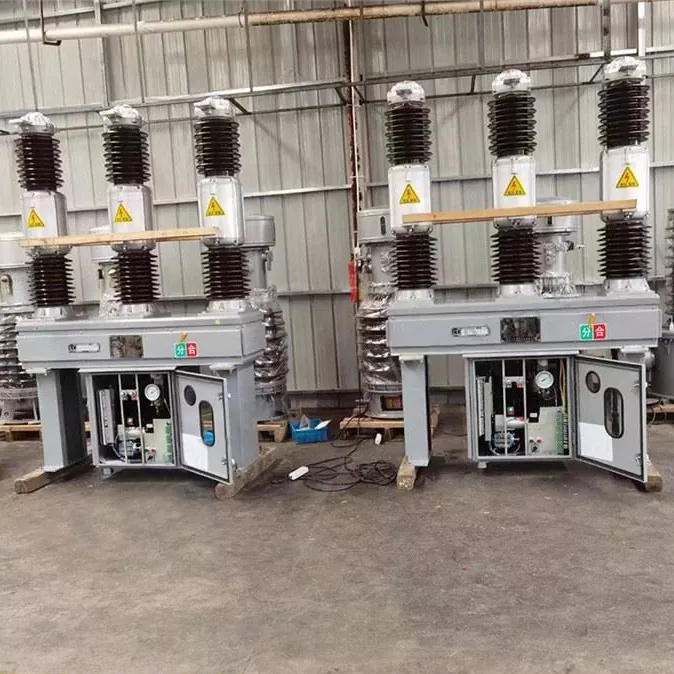

Pukulan sebenar produk

Soalan Lazim

Item: pemutus litar LW8A-40.5 SF6

1.Apa pemutus litar LW8A-40.5 SF6?

Jawapan: Pemutus litar LW8A-40.5 SF6 adalah pemutus litar voltan tinggi yang diberi nilai untuk 40.5 kV, biasanya digunakan dalam pencawang elektrik dan sistem kuasa. Ia menggunakan gas SF6 untuk tujuan penebat dan arka, memastikan operasi yang boleh dipercayai dalam persekitaran voltan tinggi.

2. Apakah ciri-ciri utama pemutus litar LW8A-40.5 SF6?

Jawapan:

Voltan Rated: 40.5 kV

Penebat gas SF6 dan pelindapkejutan arka

Kapasiti pecah tinggi, sesuai untuk mengganggu arus kesalahan

Mekanisme operasi cepat untuk pelepasan kesalahan cepat

Sesuai untuk aplikasi luaran dan dalaman

Reka bentuk padat untuk pemasangan mudah

3. Bagaimana kerja pemutus litar LW8A-40.5 SF6?

Jawapan: Pemutus berfungsi dengan menggunakan gas SF6 untuk memadamkan arka yang terbentuk apabila kenalan dibuka semasa kesalahan. Apabila kesalahan dikesan, sistem kawalan pemutus litar mengaktifkan mekanisme musim bunga, memaksa kenalan untuk memisahkannya. Gas SF6 menyerap tenaga dari arka dan menyejukkannya, memastikan litar itu terganggu dengan selamat.
