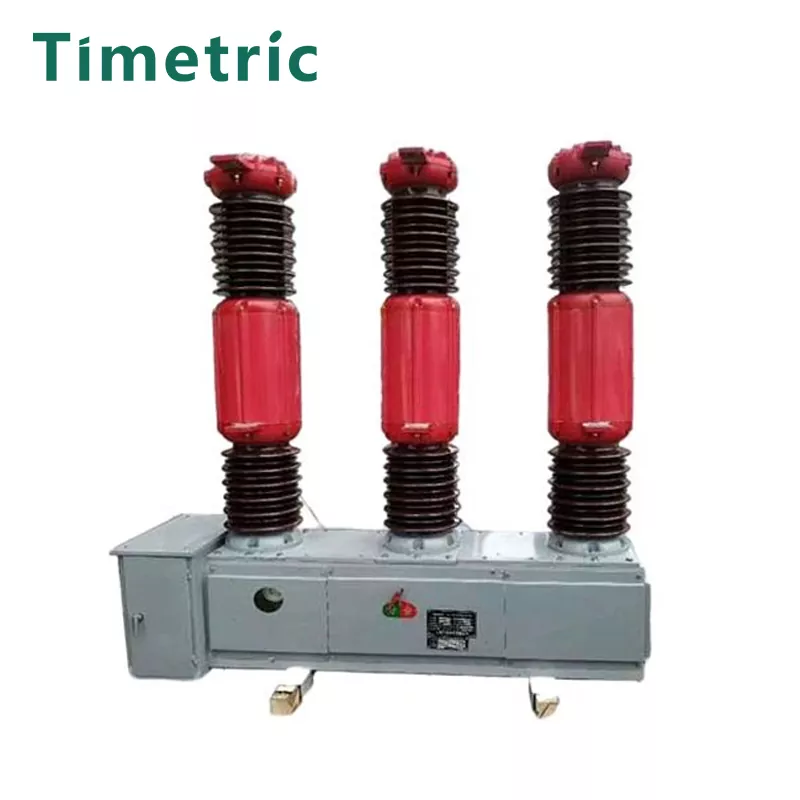

LW8A-40.5 SF6 Breaker Circuit

Item: pemutus litar LW8A-40.5 SF6
Prestasi pemadam arka yang baik: Memastikan gangguan arus elektrik yang boleh dipercayai.
Struktur mudah dan saiz padat: Memudahkan pemasangan mudah dan penggunaan ruang yang cekap.
Prestasi pembukaan yang baik, operasi seimbang: meningkatkan kebolehpercayaan dan keselamatan operasi.
Pemutus litar tertutup dengan bunyi operasi kecil: Menyediakan operasi yang tenang dan menghalang pencemaran luaran
. Pemeriksaan yang rendah dan beban kerja penyelenggaraan: Mengurangkan kos operasi dan meningkatkan kecekapan.

Hantar Pertanyaan

Penerangan Produk

Item: pemutus litar LW8A-40.5 SF6

· Penebat dan pemadam arka Medium: Menggunakan gas sulfur hexafluoride (SF6) untuk penebat yang sangat baik dan prestasi pemadam arka.

· Struktur: Ciri-ciri satu lajur tunggal, reka bentuk satu-fraktur untuk setiap tiang, memastikan operasi padat dan cekap.

· Prinsip pemadaman arka: Beroperasi pada prinsip pemadam arka tenaga sendiri untuk prestasi yang boleh dipercayai.

· Penggerak: Dilengkapi dengan struktur penggerak musim bunga CT14 yang membolehkan hubungan mekanikal tiga fasa untuk operasi yang disegerakkan.

· Pematuhan: MEETSGB1984 Andiec62271-100 Piawaian Antarabangsa, memastikan keselamatan dan kebolehpercayaan.

Penerangan Model

Parameter Teknikal Utama

Tidak	ltem		Unit	Data
1	Dinilai	vlage	kv	40.5
	Penebat dinilai tahap	Kesan kilat menahan voltan (nilai puncak penuh)	kv	185
		Kekerapan kuasa menahan voltan (imin)	kv	95
2	Arus dinilai		A	1600 2000
3	Kehidupan mekanikal		Fime	3000
4	Tekanan tekanan sulfur hexafluoride gas lgauge gas pada 20 ℃)		MPA	0.50
5	Tekanan penggera/tekanan fungsi minimum (tekanan tolok pada 20 ℃)		MPA	0.47/0.45
6 7	Arus bertukar litar pintas dinilai		The	25 63	31.5
	Nilai Pendek Litar Pendek Current (Peak)		The		80
8	Dinilai pendek masa bertahan arus (arus stabil termal)		The	25	31.5
9	Nilai pendek masa bertahan arus (arus stabil termal)		The	60	80
10	Litar pintas yang dinilai semasa swilching		The	63	8
11	Bilangan kumulatif masa bertukar di bawah penukaran litar pintas yang diberi nilai		Kali	15	10
12	Tempoh litar pintas dinilai		S	4
13	Tutup Masa Lat Rated Operasi Voltagel			≤0.1
14	Masa bertukar (pada voltan operasi yang dinilai)		S	≤0.06
15	Orer Operasi Dinilai			C-0.3S-CO-180S-CO
16	Pembukaan dan Menutup Bank Kapasitor Monomial Current		A	400
17	Dalam kebocoran		% tahun	≤1
18	Kandungan air sulfur hexafluoride gos (v/v)			≤150x10-9
19	Mekanisme operasi musim bunga CT14 dengan voltan operasi yang diberi nilai
	Menutup gegelung, membuka voltan gegelung		V	Siaran: 220 380 IDC): 48 110 220
	Voltan motor penyimpanan tenaga		V	IAC): 220 380 (DC): 110 220
20	Berat gas sulfur hexafluoride		Kg	8
21	Berat pemutus circuil [memancarkan mekanisme operasi		Kg	1400

Struktur dan dimensi pemasangan

Persekitaran Kerja:

Item: pemutus litar LW8A-40.5 SF6

· Suhu ambien:

· Tinggi: + 40 ° 100

· Minimum: -30 ° 100

· Ketinggian:

· ≤2000m (Untuk pemasangan di atas ketinggian ini, pelarasan tahap penebat diperlukan).

· Tekanan angin:

· Tidak melebihi 700Pa (bersamaan dengan kelajuan angin kira -kira 34m/s).

· Rintangan seismik:

· Menahan keamatan gempa sehingga 8 darjah.

· Tahap pencemaran:

· Sesuai untuk tahap pencemaran Kelas I.

· Perbezaan suhu harian maksimum:

· Tidak boleh melebihi 25 ° C.

· Pemasangan:

· Sesuai untuk konfigurasi yang dipasang dan dipasang pada kedua-dua yang dipasang.

Kemungkinan penyebab kegagalan litar elektrik

Item: pemutus litar LW8A-40.5 SF6

· Pemadaman arka yang cekap:

· Menggunakan gas SF6 untuk penindasan arka unggul dan penebat.

· Struktur tunggal tiang:

· Ciri-ciri satu lajur, reka bentuk tunggal-fraktur untuk setiap tiang.

· Prinsip tenaga sendiri:

· Beroperasi berdasarkan mekanisme pemadam arka tenaga sendiri, memastikan operasi yang boleh dipercayai di bawah keadaan kesalahan yang tinggi.

· Mekanisme operasi musim bunga:

· Dilengkapi dengan penggerak musim bunga CT14 untuk hubungan mekanikal yang teguh dan tepat di tiga fasa.

· Pematuhan:

· Mematuhi standard antarabangsagb1984 Andiec62271-100, memastikan kualiti dan keselamatan.

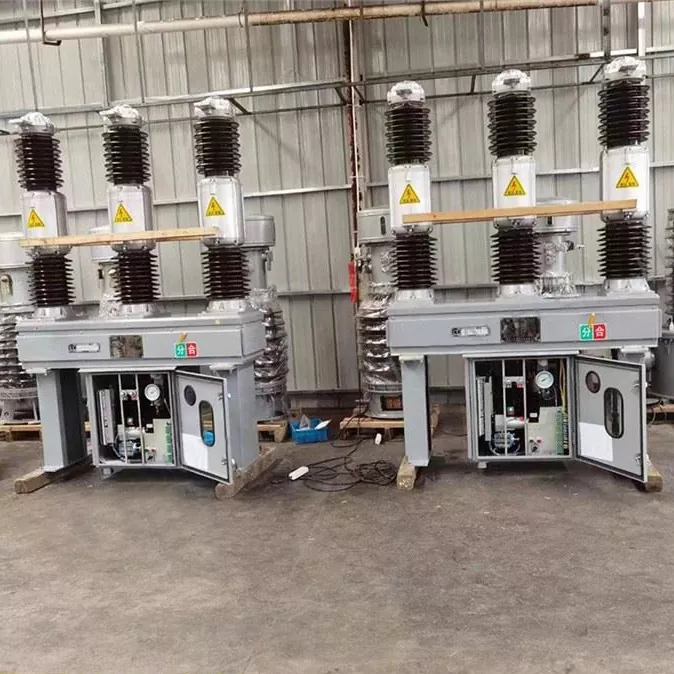

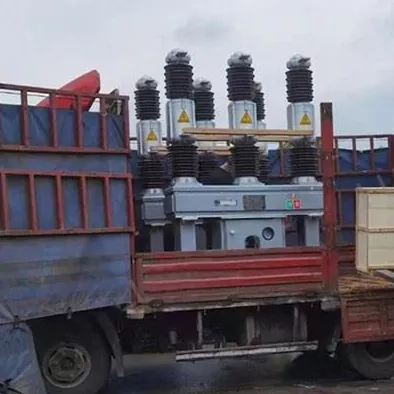

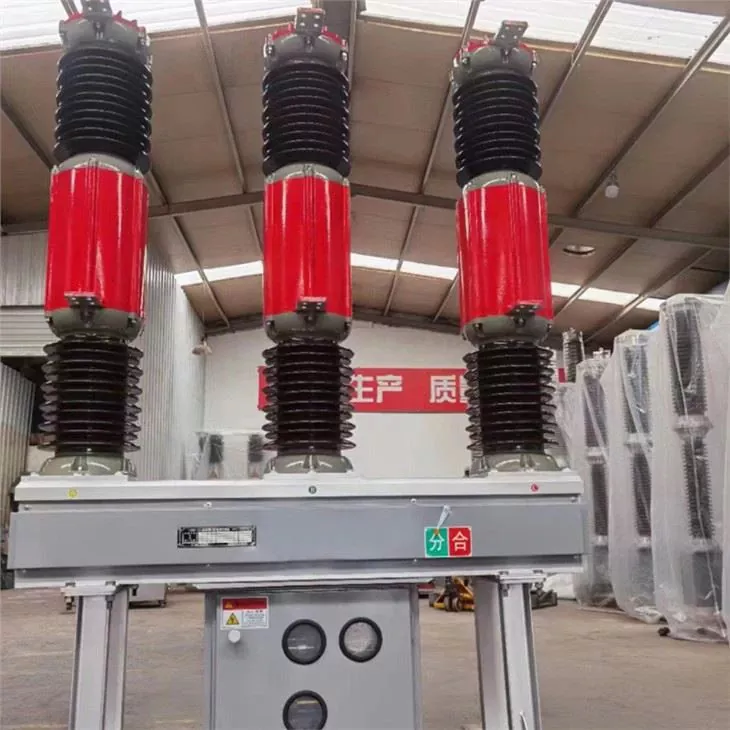

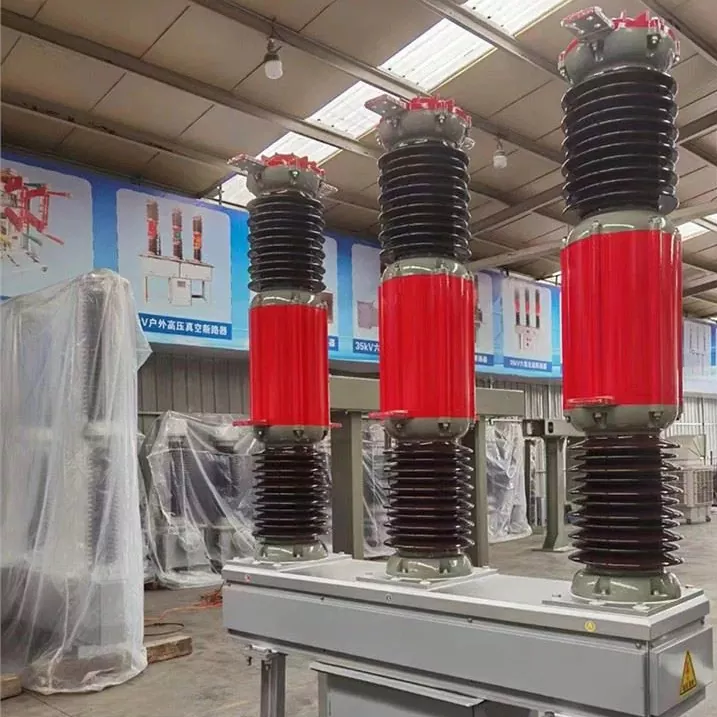

Pukulan sebenar produk

Soalan Lazim

Item: pemutus litar LW8A-40.5 SF6

S1: Apakah voltan yang diberi nilai pemutus litar LW8A-40.5 SF6?
A1: Voltan yang diberi nilai ialah 40.5 kV.

S2: Apakah medium mengganggu yang digunakan dalam pemutus litar ini?
A2: Ia menggunakan gas sulfur hexafluoride (SF6) sebagai kedua -dua penebat dan medium pemadam arka.

S3: Bagaimana pemutus litar beroperasi?
A3: Pemutus litar dilengkapi dengan penggerak musim bunga CT14, yang membolehkan hubungan mekanikal tiga fasa untuk operasi segerak.

S4: Adakah LW8A-40.5 mematuhi piawaian antarabangsa?
A4: Ya, ia mematuhi piawaian GB1984 dan IEC 62271-100.
