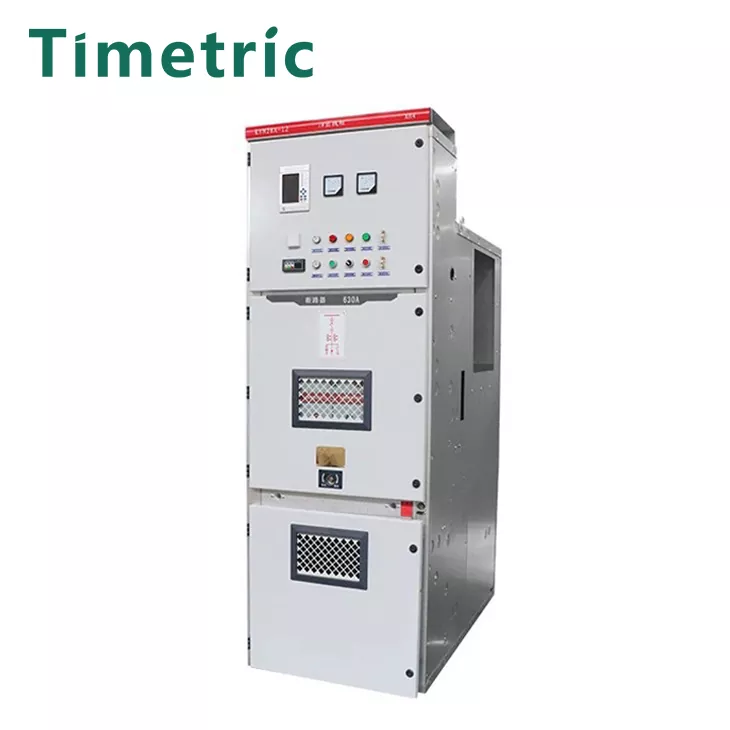

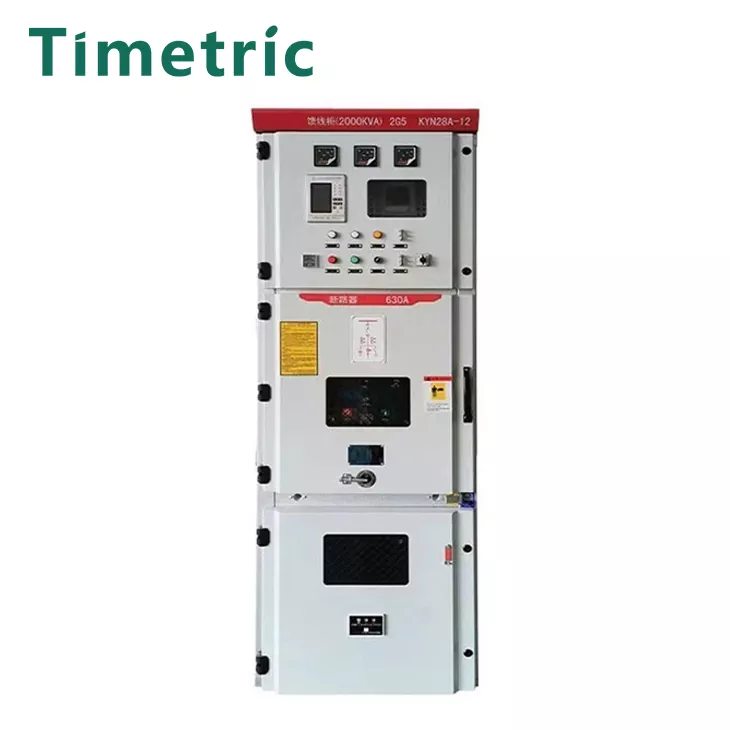

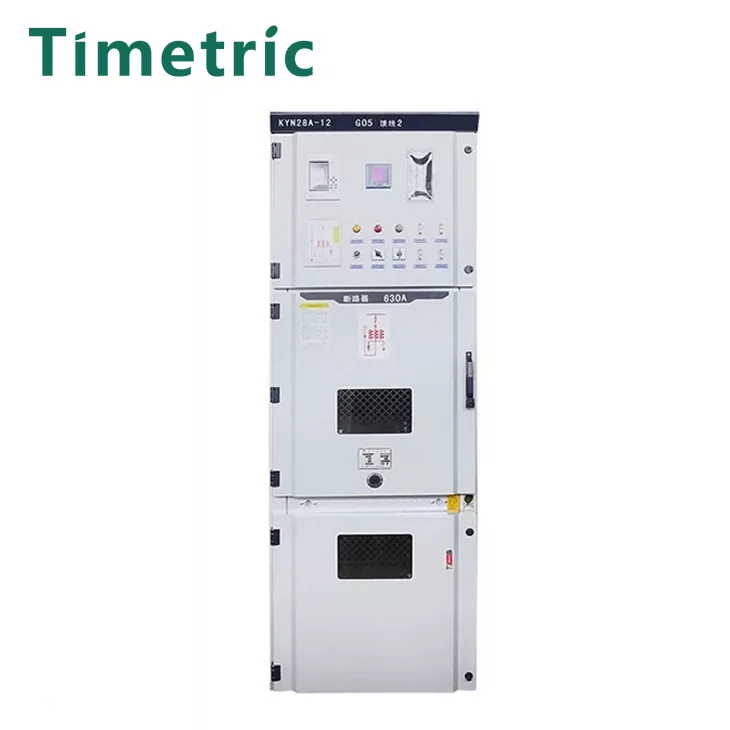

Kabinet suis voltan sederhana

Julat voltan kabinet suis voltan sederhana juga boleh dilanjutkan ke dalam 36kV, termasuk tahap voltan yang lebih biasa seperti 3kV, 6kV, 10kV, 20kV, dan 35kV.

Kawasan Permohonan: Kabinet suis voltan sederhana digunakan terutamanya di kawasan kediaman bandar, bangunan awam, lebuh raya, industri kimia, dan lain -lain, untuk penghantaran kuasa dan pengedaran dan pencawang dan kawalan pencawang dan perlindungan.

Apakah kabinet suis voltan sederhana? Switchgear logam yang ditutupi, yang mempunyai prestasi penebat yang baik untuk peralatan lain selain suis voltan sederhana, menghalang arka daripada membakar peralatan kuasa, memastikan keselamatan penggunaan kuasa, dan juga mengelakkan pengembangan pelbagai kesalahan voltan sederhana apabila menggunakan elektrik. Kabinet suis voltan sederhana terdiri daripada dua bahagian utama: badan kabinet dan pemutus litar, dan mempunyai fungsi seperti saluran masuk dan saluran keluar, saluran masuk dan saluran keluar kabel, dan sambungan busbar. Badan kabinet terdiri daripada perumahan, komponen elektrik (termasuk bahagian penebat), pelbagai mekanisme, terminal sekunder dan sambungan.

Apakah kategori switchgear voltan sederhana?

Menurut struktur suis suis voltan sederhana, terdapat beberapa kategori suis voltan sederhana:

(1) Switchgear medium-voltan separuh tertutup, bahagian depan dan sisi kabinet tertutup, belakang dan busbar terdedah, strukturnya mudah, kosnya rendah, keselamatan adalah miskin, dan ia hampir dihapuskan, seperti jenis GGLA.

(2) Switchgear voltan sederhana kotak, dengan shell logam, tetapi ruang yang lebih sedikit, busbar juga tertutup, dan keselamatan lebih baik. Seperti jenis XGN.

(3) Switchgear voltan sederhana-jenis selang, setiap bilik dipisahkan oleh satu atau lebih partisi bukan logam, dan keselamatan lebih baik. Seperti jenis JYN.

(4) Switchgear medium-voltan perisai, setiap bilik dipisahkan oleh partisi logam dan berasaskan, dengan keselamatan yang baik, struktur kompleks, ketepatan pemprosesan yang tinggi, dan harga yang sedikit lebih tinggi. Seperti jenis KYN yang dibuat di China dan ZSL jenis ABB.

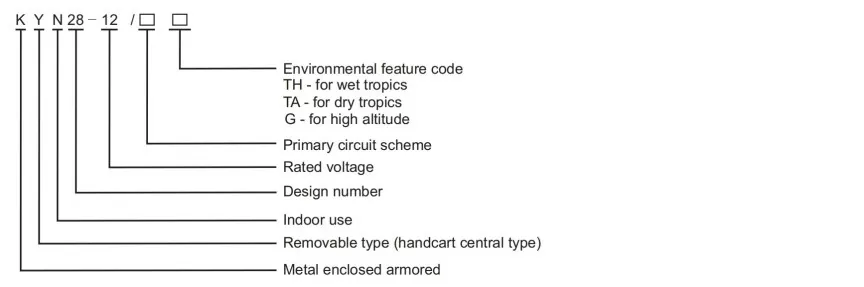

Penerangan Model

Parameter Teknikal Utama

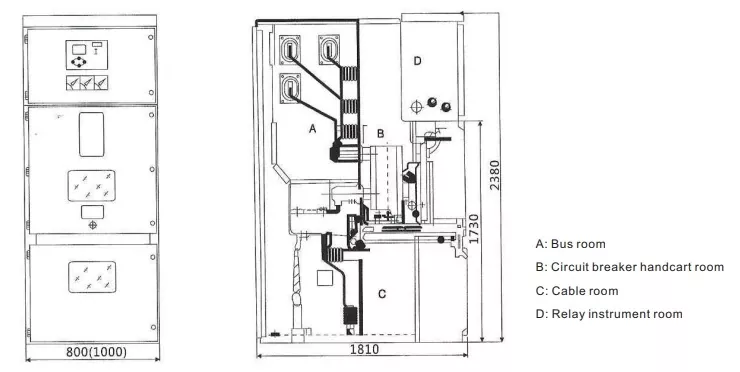

Struktur dan dimensi pemasangan

Persekitaran Kerja:

Keperluan persekitaran penggunaan suis suis voltan sederhana termasuk suhu, kelembapan, ketinggian, kualiti udara dan aspek lain.

1. Keperluan suhu ‌: Keperluan suhu suis switch voltan sederhana biasanya -5 ℃ ~+40 ℃. Apabila suhu melebihi julat ini, prestasi elektrik, prestasi mekanikal dan tahap perlindungan kabinet elektrik akan terjejas.

‌2. Keperluan kelembapan ‌: Keperluan kelembapan suis suis voltan sederhana pada umumnya bahawa kelembapan relatif tidak melebihi 50%. Apabila kelembapan terlalu tinggi, kebocoran, pengurangan penebat dan masalah lain mungkin berlaku di dalam kabinet elektrik, yang mempengaruhi hayat perkhidmatan dan keselamatan peralatan.

3. Keperluan ketinggian ‌: Untuk kawasan ketinggian tinggi, suis switchgear sederhana perlu digunakan pada kapasiti yang dikurangkan atau tertakluk untuk menahan ujian voltan mengikut piawaian yang berkaitan. Sebagai contoh, pada ketinggian 3,000 meter, pembetulan penebat dan ujian voltan menahan diperlukan untuk memastikan operasi biasa peralatan.

4. Keperluan Kualiti Udara ‌: Keperluan kualiti udara suis suis voltan sederhana agak tinggi, dan secara amnya tidak mengandungi gas menghakis, habuk dan bahan berbahaya yang lain. Apabila bahan -bahan berbahaya ini wujud di udara, mereka akan merosakkan peralatan elektrik dan mempengaruhi hayat perkhidmatan dan keselamatan peralatan.

Kelebihan dan ciri Switchgear

Ciri-ciri utama dan kelebihan suis suis voltan sederhana termasuk aspek berikut:

1. Sebagai contoh, impuls kilat menahan voltan suis switchgear sederhana mencapai 75kV, dan arus tahan lama yang diberi nilai dapat mencapai 25-40KA. Ia boleh beroperasi dengan stabil di bawah pelbagai persekitaran voltan tinggi, dengan berkesan menentang kejutan kesalahan seperti overvoltage dan arus litar pintas dalam sistem kuasa, dan memastikan kesinambungan bekalan kuasa.

2. Prestasi Penebat dan Arcing yang baik: Switchgear voltan sederhana direka dengan penebat yang baik dan prestasi arcing. Sebagai contoh, kapasiti pembangkang dalaman suis suis voltan sederhana mencapai 31.5KA/4S dan 40KA/0.5S, yang memenuhi standard AFLR peringkat IAC, dapat mengehadkan julat arka kesan semasa arka, mengurangkan kerosakan pada kabinet dan peralatan sekitarnya, dan memastikan keselamatan kakitangan dan peralatan.

3. Reka bentuk modular dan miniatur: Switchgear voltan sederhana biasanya menggunakan reka bentuk modular, yang mudah dihasilkan, memasang, mengekalkan dan membaik pulih. Sebagai contoh, kabinet suis suis voltan sederhana dibahagikan kepada unit berfungsi bebas seperti bilik busbar, bilik pemutus litar, bilik kabel, dan petak kawalan. Antara muka saiz dan sambungan setiap unit diseragamkan, yang mudah untuk lokasi kesalahan dan pengasingan, mengurangkan masa gangguan kuasa dan kos penyelenggaraan.

4. Di samping itu, lebar kabinet beberapa model hanya 550mm, yang sangat mengurangkan ruang lantai dan sesuai untuk tempat dengan sumber tanah yang ketat.

5. Fungsi Pintar: Switchgear Medium-Voltage Modern mempunyai pelbagai fungsi pintar, termasuk pemantauan suhu pintar tertanam, pemantauan ciri-ciri arka vakum, pemantauan pintar dan pemantauan yang tidak dapat dipertahankan. seperti troli elektrik dan kawalan pisau tanah, pemantauan dan perlindungan, dan lain -lain, meningkatkan tahap automasi peralatan dan keselamatan operasi. 6. Jaminan Keselamatan Tinggi: Switchgear voltan sederhana direka dengan interlocking lima perlindungan dan langkah-langkah keselamatan yang lain. Sebagai contoh, switchgear voltan sederhana mengamalkan reka bentuk interlock lima perlindungan untuk mengelakkan salah operasi seperti menolak dan menarik troli pemutus litar di bawah beban, pembukaan dan pembukaan yang salah, dan sebagainya.

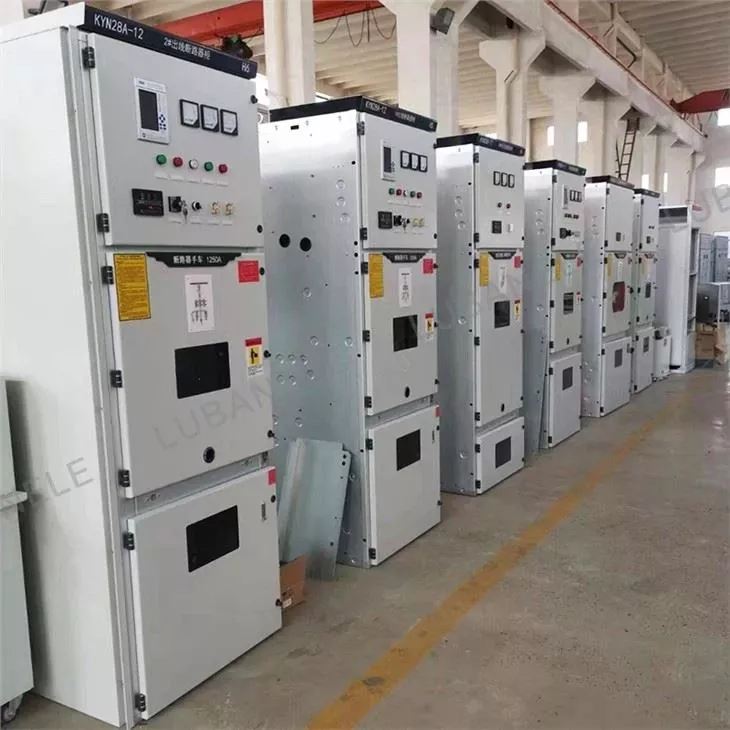

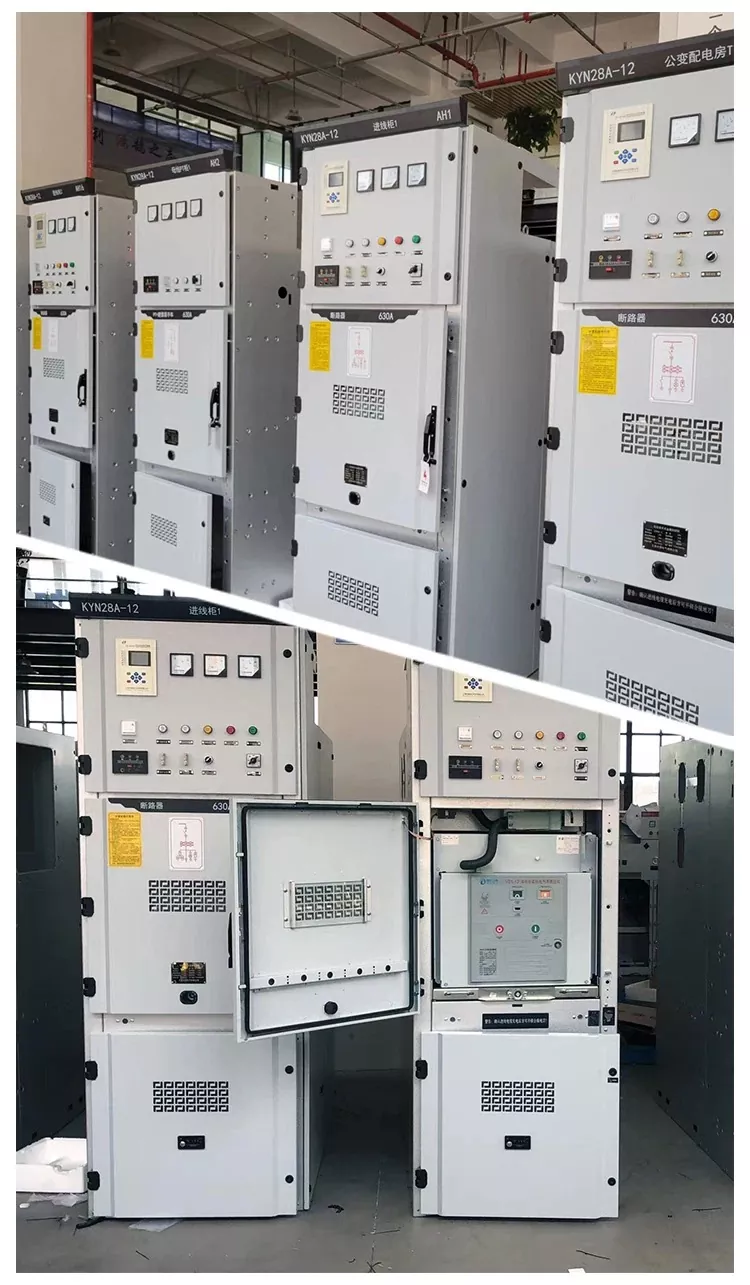

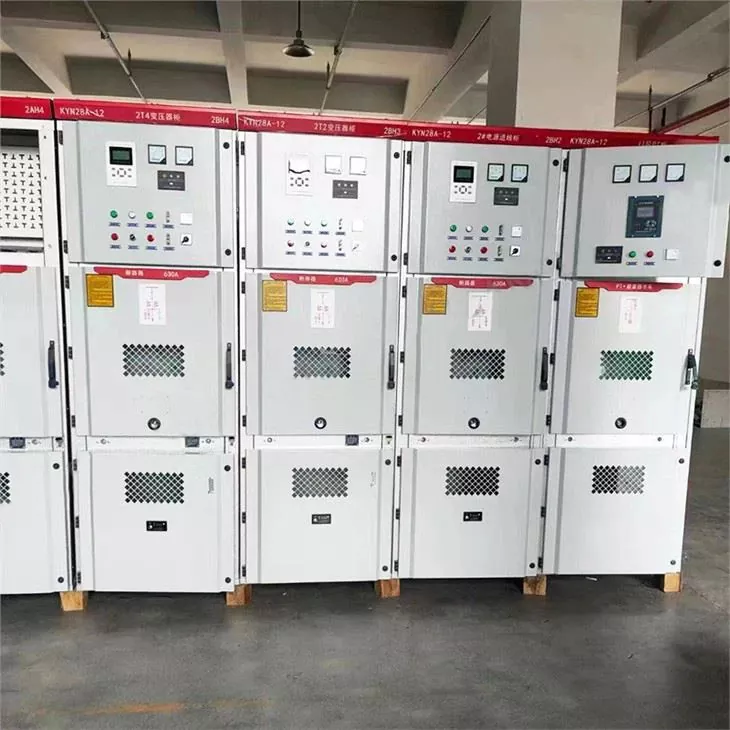

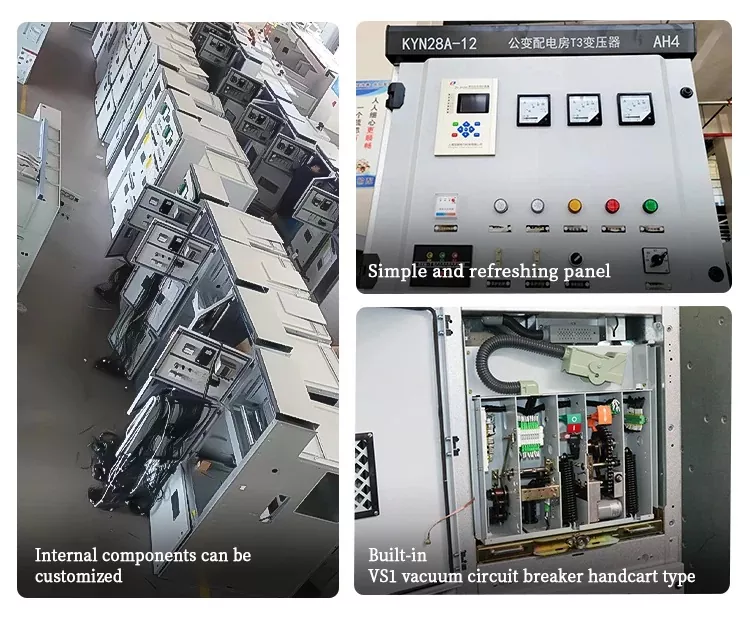

Pukulan sebenar produk

Soalan Lazim

Bolehkah syarikat anda menyesuaikan produk mengikut keperluan saya?

Ya, kita boleh menyesuaikan produk mengikut keperluan pelanggan. Secara umumnya, pelanggan hanya perlu menyediakan: susun atur litar, voltan, arus, dll.

Berapakah masa penghantaran terpantas anda?

Biasanya, kami menerima pertanyaan pelanggan. Selepas parameter teknikal kabinet suis disambungkan, ia mengambil masa 1-2 hari untuk mengeluarkan senarai harga dan berkomunikasi dengan pelanggan tentang pengeluaran dan masa penghantaran berdasarkan keadaan sebenar.

Bagaimana perkhidmatan selepas jualan anda?

Kami menyokong jaminan 1 tahun. Petikan biasa tidak termasuk perkhidmatan selepas jualan di tapak. Komunikasi dan bimbingan dalam talian percuma disediakan.
