Xgn -12 (z) T630-20 Series 10kv Boundary Circuit Breaker Switchgear Dalaman

1. XGN -12 (z) T630-20 Series 10kV Boundary Circuit Breaker Switchgear Indoor II dan III Ring Utama Utama adalah generasi baru unit utama cincin dengan suis beban sulfur hexafluoride sebagai suis utama. Ia mengamalkan penebat udara, struktur padat dan mudah, operasi fleksibel, pemasangan mudah, dan mempunyai pelbagai fungsi interlocking. Ia boleh digunakan secara meluas dalam sistem automasi rangkaian pengedaran dengan mekanisme elektrik, PT, CT, UPS, RTU, dan lain -lain. Dengan teknologi sensor moden dan relay perlindungan, ia dapat memenuhi keperluan pasaran yang berubah sepenuhnya dengan prestasi teknikal dan skim pemasangan yang ringan dan fleksibel.

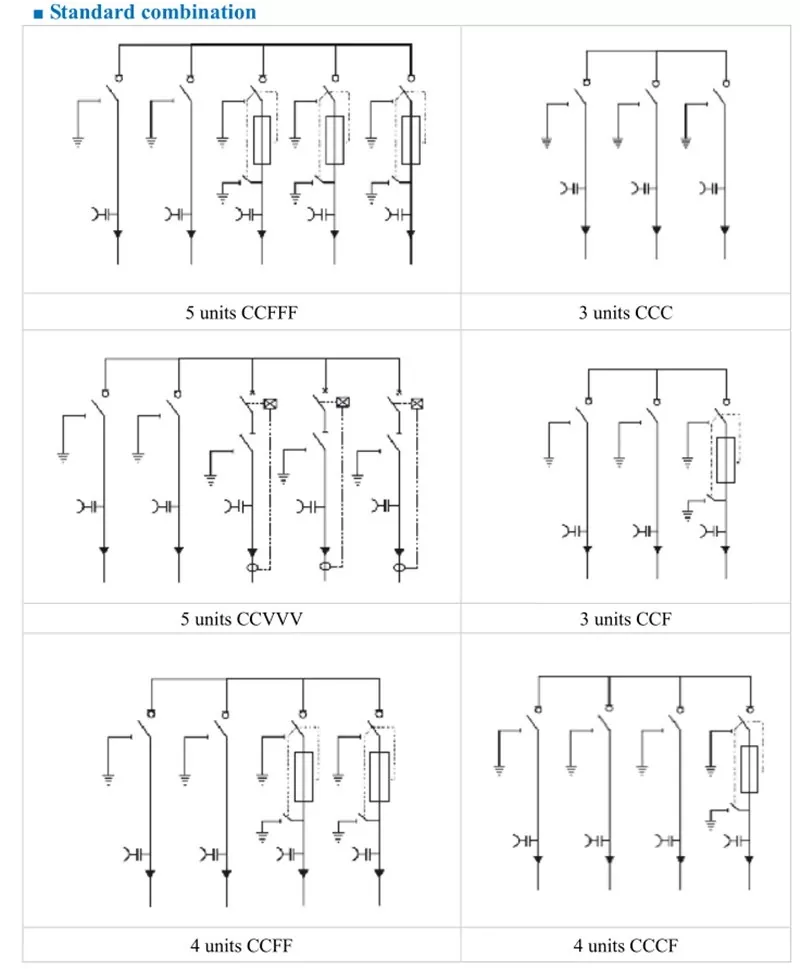

Timetric Electric XGN -12 (Z) / T630-20 Series 10kV Boundary Circuit Breaker Switchgear Indoor, Unit Suis Asas termasuk Kabinet Suis Beban, Kabinet Elektrik Gabungan, Kabinet Pemutus Litar. Kabinet suis beban dilengkapi dengan suis beban tiga kedudukan gabungan; Gabungan Kabinet Elektrik dilengkapi dengan Kabinet Elektrik Kombinasi Load Switch-Fuse; Kabinet pemutus litar dilengkapi dengan pemutus litar vakum XGN-12/T630-20 khas dan pemutus tiga kedudukan; Kabinet unit pelbagai fungsi adalah gabungan unit berfungsi di atas.

Timetric Electric XGN -12 (Z) / T630-20 Series 10kV Boundary Circuit Breaker Switchgear Indoor terdiri daripada petak berfungsi seperti unit inflasi, bilik mekanisme, bilik kabel, bilik saluran bantuan tekanan, bilik instrumen, dan lain -lain, di antaranya unit inflasi adalah komponen teras.

Suis beban tiga kedudukan mempunyai tiga kedudukan: "Penutup", "Pembukaan" dan "Grounding". Ketiga jawatan itu saling berkaitan. Menurut fungsi itu, ia boleh diuraikan ke dalam suis beban dan suis asas, berkongsi aci berputar. Suis beban tiga kedudukan dilengkapi dengan mekanisme operasi tiga kedudukan. Bahagian fungsi suis beban boleh dikendalikan oleh penyimpanan tenaga musim bunga elektrik atau manual, dan musim bunga boleh dibuka dan ditutup dengan cepat selepas melepasi tengah; Bahagian fungsi suis asas dikendalikan secara manual, dan musim bunga boleh dibuka dan ditutup dengan cepat selepas lulus tengah.

Litar utama Timetric Electric XGN -12 (Z) / T630-20 Series 10kV Boundary Circuit Breaker Switchgear Indoor (setiap suis, bas penyambung dalaman, di luar tiub fius, dan lain -lain) disertakan dalam kotak tertutup yang dipenuhi dengan gas SF6.

Apabila kesalahan arka dalaman berlaku disebabkan oleh keadaan kerja yang tidak normal atau salah operasi, gas tekanan tinggi yang dihasilkan dilepaskan melalui saluran yang dibentuk oleh pemusnahan cakera pecah.

Kabinet membentuk sambungan utama yang berkesan melalui pengganding ibu, yang terlindung sepenuhnya dan dimeteraikan sepenuhnya.

Garis salur masuk dan keluar, PT, dan penangkap kilat membentuk sambungan yang berkesan melalui aksesori kabel, yang terlindung sepenuhnya dan dimeteraikan sepenuhnya.

CT mengamalkan jenis teras kabel untuk memastikan penebat penuh dan pengedap penuh.

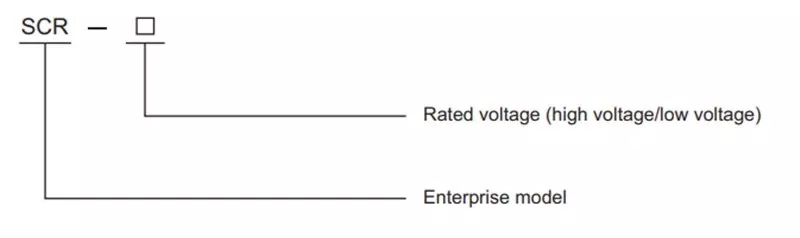

Penerangan Model

Parameter Teknikal Utama

Struktur dan dimensi pemasangan

Persekitaran Kerja:

Timetric ElectricXGN -12 (Z) / T630-20 Series 10kv Boundary Circuit Breaker Switchgear Environment Usage Indoor:

◆ Suhu udara ambien: had atas + 40 ℃, had bawah -40 ℃

◆ Kelembapan: Kelembapan relatif purata harian tidak melebihi 95%; Purata bulanan tidak melebihi 90%.

◆ Tekanan wap air: Purata harian tidak lebih daripada 2.2kpa; Purata bulanan tidak lebih daripada 1.8kpa;

◆ Ketinggian tidak melebihi 2000m.

◆ Udara sekitarnya tidak tercemar oleh habuk, asap, gas yang menghakis dan mudah terbakar, stim atau kabut garam.

◆ Amplitud gangguan elektromagnet yang disebabkan oleh sistem sekunder tidak melebihi 1.6kv.6. Tidak ada kebakaran, bahaya letupan, pencemaran serius, kakisan kimia dan getaran yang teruk.

7. Keadaan kerja khas, apabila digunakan di bawah keadaan persekitaran yang normal melebihi syarat -syarat yang ditentukan, hendaklah dirundingkan oleh pengguna dan pengilang.

Kelebihan dan ciri Switchgear

Timetric Electric Timetric ElectricXGN -12 (Z) / T630-20 Series 10KV Boundary Circuit Breaker Switchgear Indoorinclude Aspek berikut:

1. Reka bentuk modular, mudah berkembang.

2. Laser keluli tahan karat Laser kimpalan dimeteraikan ruang gas.

3. Plug-in coupler busbar bertebat pepejal digunakan di antara kabinet, dan operasi gas SF6 tidak terlibat apabila kabinet suis diperluaskan.

4. Kabel dalaman atau plug-in kabel kon, pemasangan mudah dan cepat.

5. Semua elektrod dalam unit pengisian gas adalah elektrod arka.

6. Pemantauan Online Relay Ketumpatan Gas.

7. Ia mempunyai peranti pelepasan tekanan yang boleh dipercayai dan saluran pelepasan.

8. Kabinet tunggal atau kabinet gabungan unit kotak biasa boleh disediakan.

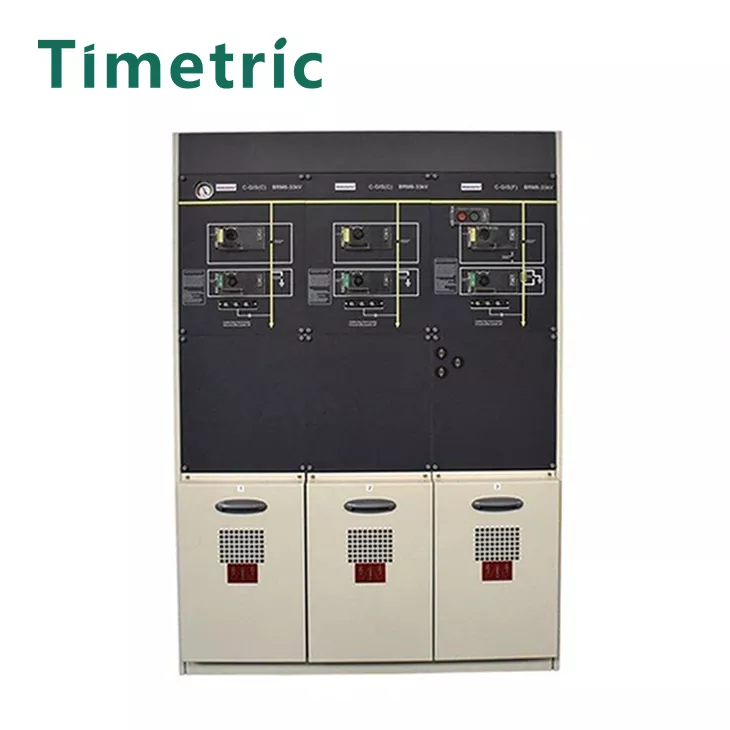

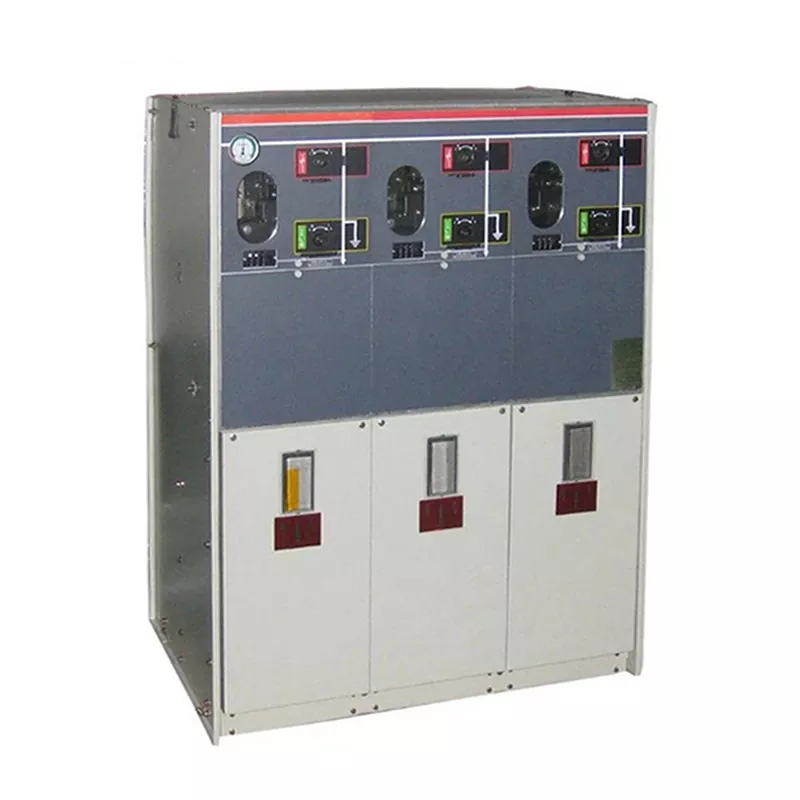

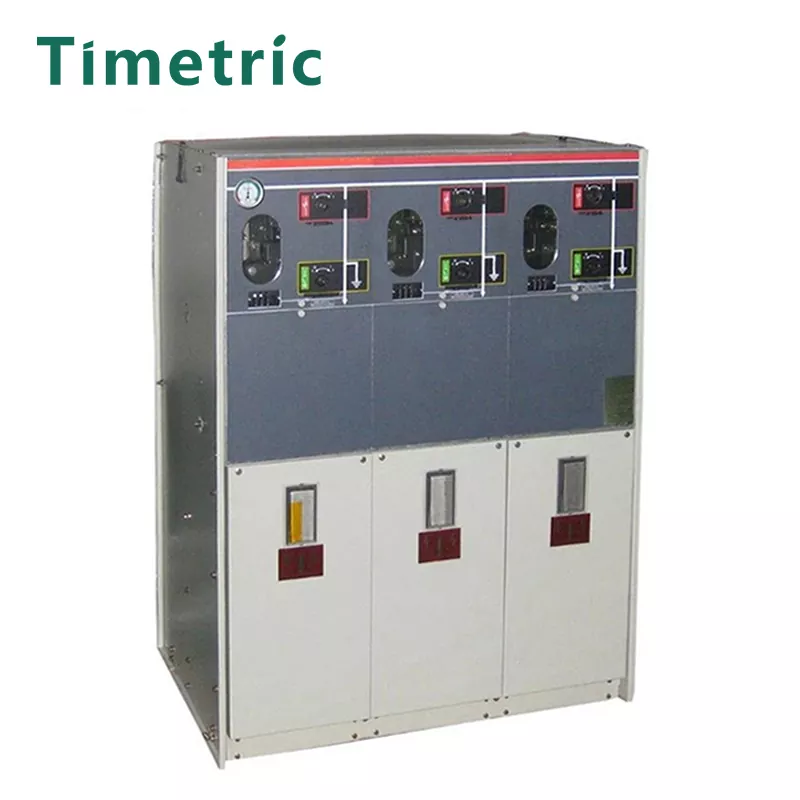

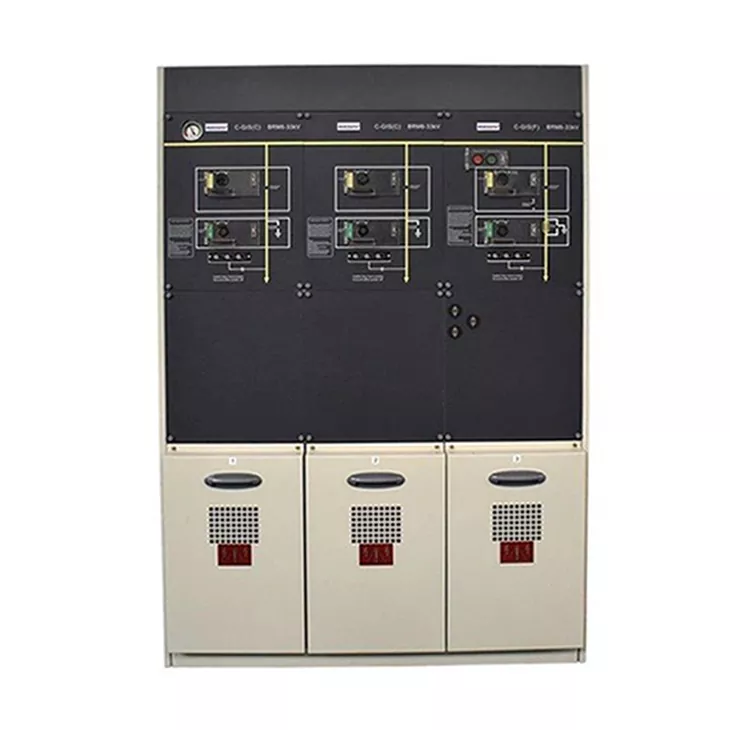

Pukulan sebenar produk

Soalan Lazim

Bolehkah syarikat anda menyesuaikan produk mengikut keperluan saya?

Ya, kita boleh menyesuaikan produk mengikut keperluan pelanggan. Secara umumnya, pelanggan hanya perlu menyediakan: susun atur litar, voltan, arus, dll.

Berapakah masa penghantaran terpantas anda?

Biasanya, kami menerima pertanyaan pelanggan. Selepas parameter teknikal kabinet suis disambungkan, ia mengambil masa 1-2 hari untuk mengeluarkan senarai harga dan berkomunikasi dengan pelanggan tentang pengeluaran dan masa penghantaran berdasarkan keadaan sebenar.

Bagaimana perkhidmatan selepas jualan anda?

Kami menyokong jaminan 1 tahun. Petikan biasa tidak termasuk perkhidmatan selepas jualan di tapak. Komunikasi dan bimbingan dalam talian percuma disediakan.
